Connaissez-vous les principaux composants du boîtier de distribution ?

Connaissez-vous les principaux composants du boîtier de distribution ?

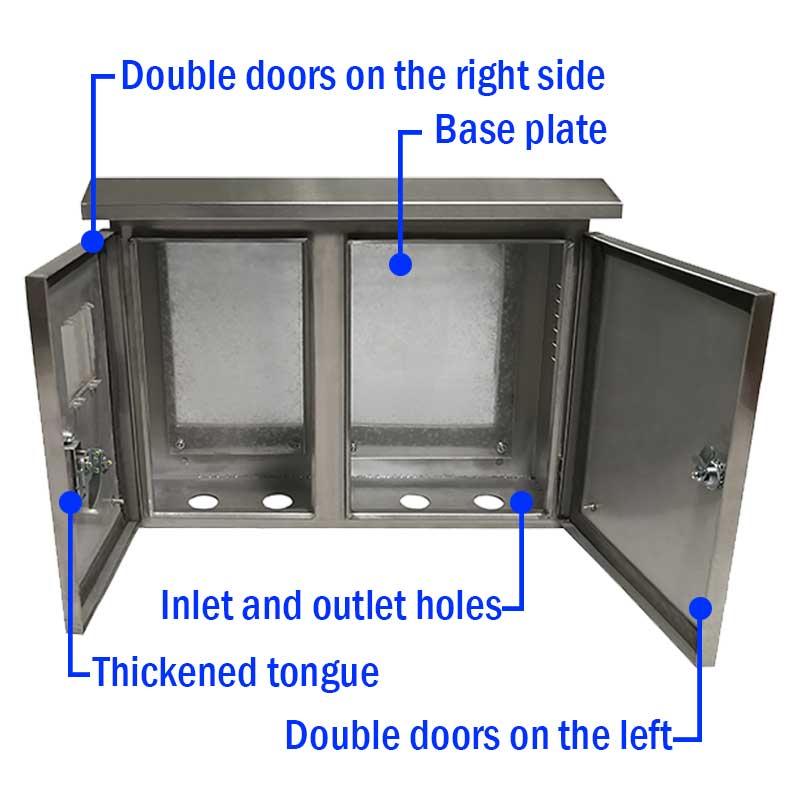

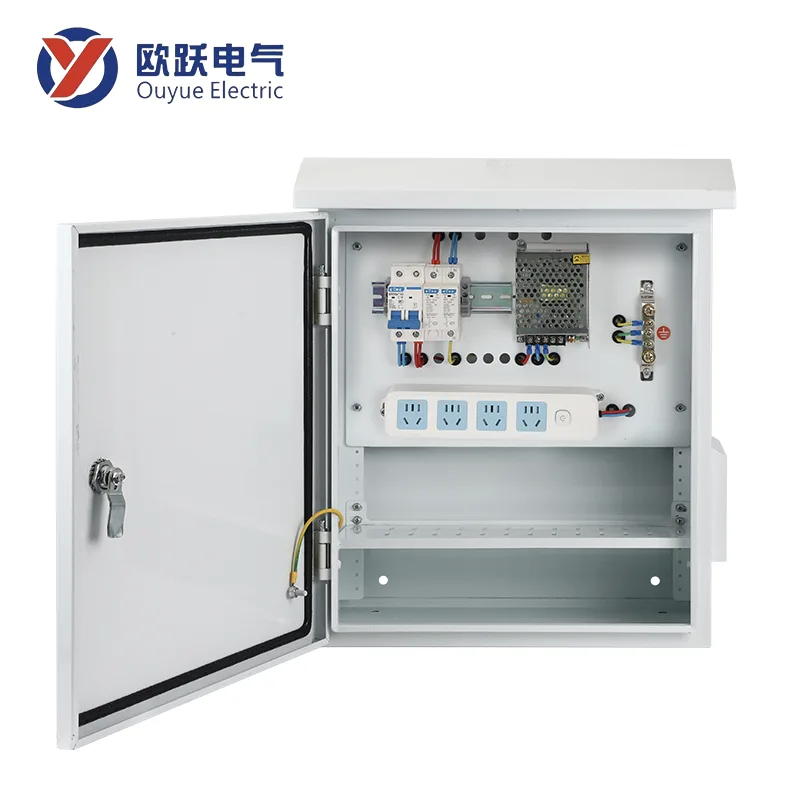

Ouvrir le coffret de distribution, présent devant le disjoncteur, le terminal, le module de protection et les autres composants du système électrique. Chaque composant assume une fonction claire pour assurer conjointement la distribution sûre et le fonctionnement stable de l'électricité. Ci-dessous, China Ouyue Electric vous permet de démonter les composants clés du boîtier de distribution et son principe de fonctionnement.

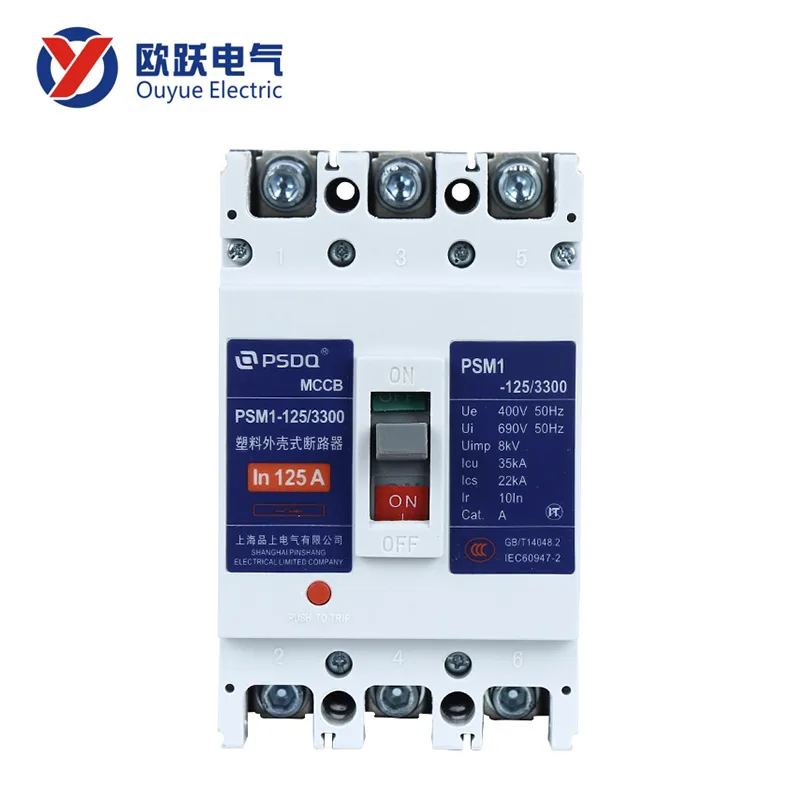

Disjoncteur - le composant essentiel de la protection des circuits

Le disjoncteur est le composant de base de la protection des circuits dans le coffret de distribution. Sa fonction est de couper automatiquement le courant en cas de surcharge ou de court-circuit dans le circuit, et d'empêcher la surchauffe du circuit de causer des dommages à l'équipement ou des accidents de sécurité.

• Principe de fonctionnement : lorsque le courant traversant le disjoncteur dépasse la valeur nominale ou qu'un court-circuit se produit, l'élément sensible thermique interne ou le mécanisme électromagnétique déclenche le déclencheur, de sorte que la séparation des contacts interrompt ainsi le circuit. Après le dépannage, le disjoncteur peut être réinitialisé manuellement pour rétablir l'alimentation électrique.
• Types courants : disjoncteur thermique utilisant le pliage d'une plaque bimétallique pour obtenir le déclenchement, adapté à la protection contre les surcharges ; Le disjoncteur magnétique s'appuie sur la bobine électromagnétique pour agir rapidement au moment d'un court-circuit et le temps de réponse est plus court. Le disjoncteur magnéto-thermique combine les deux mécanismes et prend en compte les exigences de réponse de la protection contre les surcharges et de la protection contre les courts-circuits, qui sont actuellement largement utilisées dans les boîtes de distribution.

Dans le boîtier de distribution, chaque disjoncteur correspond à un circuit indépendant pour réaliser le contrôle shunt de différents circuits tels que l'éclairage, la prise et les équipements spéciaux, ce qui est pratique pour le dépannage et l'entretien quotidien.

Fusible - élément de protection contre les surintensités jetable

Les fusibles sont toujours utilisés dans certains scénarios nécessitant une vitesse de réponse de protection élevée. Le fusible est un dispositif de protection unique, sa fonction est de couper le circuit défectueux dans son propre mode de fusion.

Le fusible est équipé d'un métal fondu, lorsque le courant traversant dépasse sa limite de charge, le fondant fusionne rapidement, déconnectant le circuit. Le processus de fusion étant presque instantané, les fusibles sont souvent utilisés pour protéger des appareils électroniques de précision ou des instruments critiques.

Dispositif de protection contre les surtensions - module spécial pour supprimer les surtensions transitoires

Le système d’alimentation électrique du bâtiment est vulnérable à la foudre, au démarrage et à l’arrêt de gros équipements ou aux fluctuations du réseau électrique, entraînant des surtensions transitoires. Le rôle du dispositif de protection contre les surtensions (SPD) est de décharger rapidement cette surtension vers la terre, de limiter la tension du port de l'appareil, protégeant ainsi l'équipement électrique principal.

Selon la différence d'emplacement d'installation et de niveau de protection, les SPD peuvent être divisés en trois catégories principales :

Parafoudre de type 1 : installé dans l'armoire de ligne principale d'arrivée, utilisé pour protéger la foudre directe ou les fortes surtensions introduites par les lignes externes.

SPD de type 2 : installé dans le boîtier de distribution pour supprimer la surtension de fonctionnement causée par le démarrage et l'arrêt des équipements de haute puissance dans le bâtiment.

SPD de type 3 : installé dans la prise terminale ou à l'avant de l'équipement, offrant une protection fine pour un seul équipement de précision.

Choisissez Ou Yue, choisissez majeur

China Ouyue Electric Co., Ltd. a plus de dix ans d'accumulation de technologies dans le domaine de la fabrication de boîtes de distribution métalliques, de produits couvrant des scénarios résidentiels, commerciaux et industriels.

Nous fournissons non seulement des produits de boîtes de distribution standard, mais également en fonction des besoins des clients en matière de configuration des composants, de structure de boîte, de niveau de protection et d'autres aspects de la production personnalisée, pour répondre aux exigences de sécurité des différents environnements électriques.

Bienvenue aux nouveaux et anciens clients à venirconsulter et acheter, Ouyue Electric est disposé à proposer des produits et services professionnels pour votre sécurité électrique afin de fournir une garantie fiable.
