Comment les boîtes de distribution métalliques extérieures peuvent-elles maintenir un fonctionnement fiable malgré les températures élevées de l’été ?

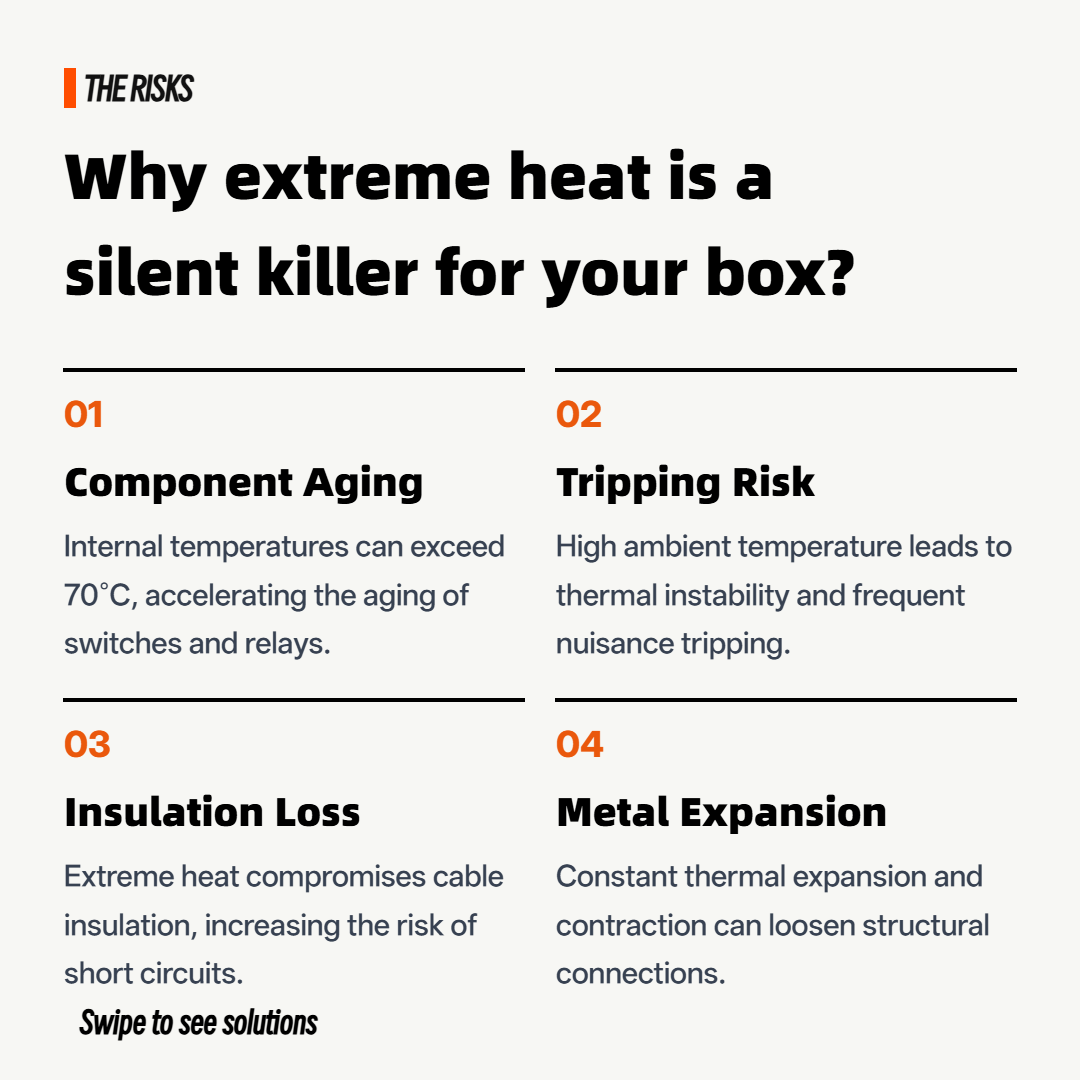

Les principaux dangers des températures élevées pour les boîtes de distribution métalliques

À l’approche de l’été, les températures élevées continues et l’intensité du soleil présentent un risque d’endommagement des équipements électriques extérieurs.Boîtes de distribution métalliques, lorsqu'il est exposé à une lumière solaire intense pendant une longue période, peut avoir une température interne dépassant largement la température ambiante, ce qui peut provoquer un dysfonctionnement des disjoncteurs, accélérer le vieillissement des composants électroniques, réduire les performances d'isolation et même provoquer des incendies.

Alors, comment pouvons-nous gérer efficacement les températures élevées et l’intensité du soleil pour garantir le fonctionnement sûr et fiable des boîtes de distribution dans une chaleur étouffante ? Cet article fournit des interprétations professionnelles du point de vue de l’analyse des sources de chaleur, des solutions de dissipation thermique, de la conception structurelle et de la sélection des matériaux.

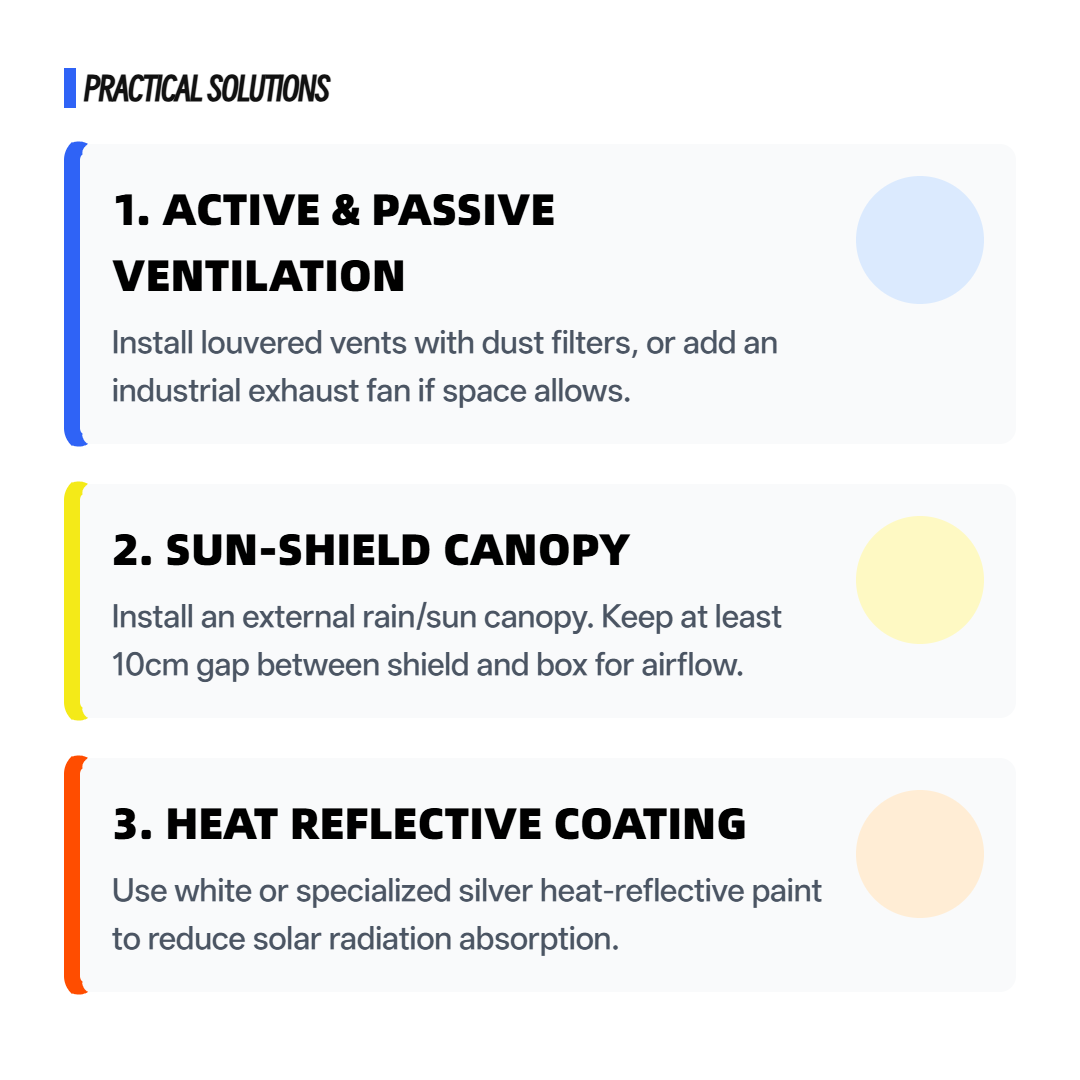

Solution de dissipation thermique du boîtier de distribution : une combinaison de passif et d'actif

1. Dissipation thermique par convection naturelle (passive)

• Conception de l'ouverture de ventilation : les entrées d'air sont placées au bas de la boîte et les sorties d'air sont placées en haut ou des deux côtés. L'air chaud monte pour former un « effet cheminée ». Il est recommandé que le rapport de surface de l'entrée et de la sortie d'air ne soit pas inférieur à 1 : 1,2, et qu'ils soient disposés de manière échelonnée pour empêcher l'eau de pluie de pénétrer.
• Stores : Toutes les ouvertures de ventilation sont équipées de stores anti-pluie pour équilibrer la dissipation thermique et la protection.
• Isolation supérieure à double couche : elle adopte une structure à double couche composée d'un couvercle supérieur extérieur et d'un panneau isolant intérieur, avec un espace de 10 à 15 mm au milieu, ce qui peut empêcher efficacement la lumière directe du soleil et la conduction thermique.

2. Dissipation thermique forcée (active)

Lorsque la chaleur générée par les équipements à l'intérieur du boîtier est élevée (comme les convertisseurs de fréquence, les modules de charge, les alimentations à découpage de grande capacité) ou dans les zones où les températures sont extrêmement élevées en été, un refroidissement actif doit être adopté.

• Ventilateur à flux axial : installez un ventilateur avec un grillage de protection sur le dessus ou sur le côté de la boîte et combinez-le avec un interrupteur de contrôle de température (réglez la température de démarrage par exemple à 40 ℃) pour obtenir une ventilation selon les besoins. Le volume d'air recommandé est ≥100CFM et le degré de protection est IP54 ou supérieur.
• Échangeur de chaleur : pour les boîtiers extérieurs ayant des exigences élevées en matière d'étanchéité (comme les stations de base de communication), des échangeurs de chaleur à plaques ou à noyau peuvent être utilisés pour transférer la chaleur interne vers l'extérieur sans introduire de poussière ni d'humidité.
• Climatisation industrielle : lorsque la température interne doit être contrôlée de manière stable en dessous de 35 ℃ et qu'il existe une exigence d'anti-condensation, un petit climatiseur d'armoire (avec une capacité de refroidissement de 300 à 2 000 W) peut être configuré.

3. Conception structurelle et optimisation de la sélection des matériaux

Couleur et revêtement de la boîte

1. Sélection des couleurs : les couleurs claires (telles que le gris clair RAL 7035, le blanc signal RAL 9003) absorbent environ 30 à 40 % de rayonnement solaire en moins que les couleurs foncées. Il est recommandé de privilégier les couleurs claires lors d’une exposition prolongée au soleil en extérieur.
2. Revêtement d'isolation thermique : un revêtement de dissipation thermique avec des microsphères de céramique creuses ajoutées ou une couche d'isolation en mousse de polyuréthane (10 à 20 mm d'épaisseur) peut être sélectionné, ce qui réduit considérablement la conduction thermique de la surface de la boîte vers l'intérieur.

Parasol et méthodes d'installation

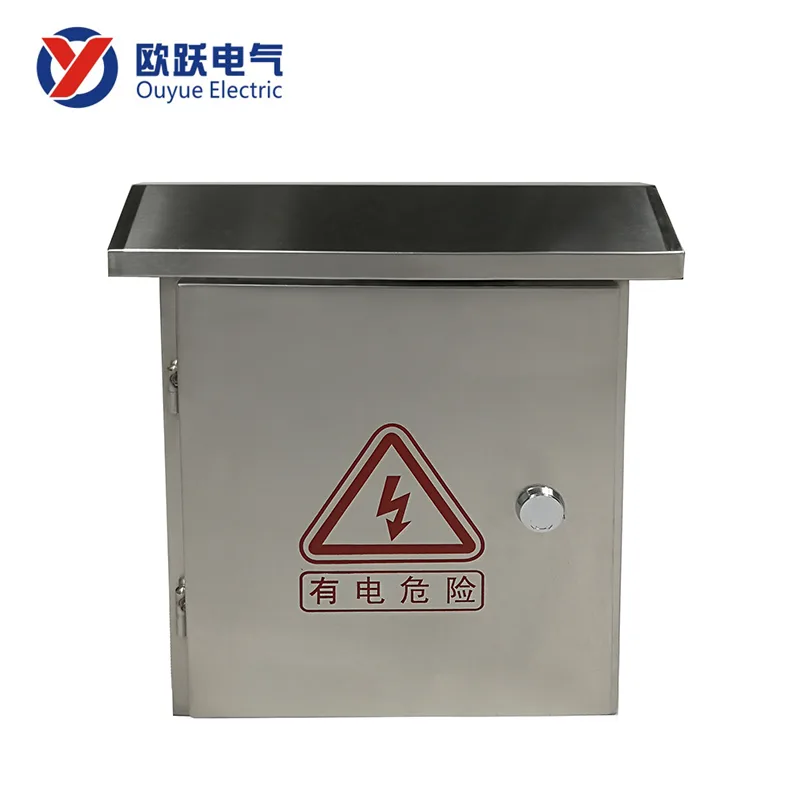

1. Installez un pare-soleil : installez une plaque d'aluminium indépendante ou un pare-soleil en plastique à environ 50-100 mm au-dessus de la boîte pour empêcher la lumière directe du soleil de briller sur le dessus de la boîte. Gardez l'air circuler entre le pare-soleil et le haut de la boîte.
2. Orientation d'installation : Lorsque les conditions le permettent, placez le boîtier de distribution face au nord ou au nord-est pour minimiser la lumière directe du soleil l'après-midi.
3. Installation surélevée : à au moins 0,5 mètre au-dessus du sol pour éviter l'influence de la chaleur rayonnante de la surface et l'accumulation d'eau.

Aménagement intérieur et gestion de la chaleur

1. Isolation de la source de chaleur : placez les composants à forte génération de chaleur (tels que les transformateurs et les modules de charge) à proximité des bouches de ventilation ou dans des compartiments séparés.
2. Laissez le chemin de câbles vide : gardez l'espace interne dégagé pour éviter que l'accumulation de câbles n'entrave la circulation de l'air.
3. Installation de plaques de dissipation thermique : Appliquez de la graisse thermique à l'arrière des composants haute puissance et fixez-les sur une plaque de base de dissipation thermique en aluminium pour conduire la chaleur vers le boîtier métallique du boîtier.

 Cas de mesure réels et suggestions de sélection

Ouyue Electric a déjà fourni des boîtes de distribution extérieures pour une station de recharge de bus dans une ville côtière du sud. Les données mesurées en été ont montré que :

• Température ambiante : 38℃ (14h)
• Couleur boîte : gris clair RAL 7035
• Structure : Couvercle supérieur double couche + ventilation à persiennes double face + zone de ventilation de 80 mm²
• Équipement interne : 1 disjoncteur boîtier moulé 63A, 2 parafoudres, 1 compteur électrique
• Les résultats de mesure réels montrent que la température la plus élevée à l'intérieur de la boîte est de 52 ℃, soit 11 ℃ de moins que celle de la boîte gris foncé monocouche. Tous les équipements fonctionnent normalement sans aucun phénomène de déclenchement thermique.

Proposition de sélection

Pour les coffrets de distribution extérieurs généraux : Il est préférable d'utiliser une pulvérisation de couleur claire et une convection naturelle des deux côtés, ce qui n'entraîne pas de coûts supplémentaires.

Dans les régions du sud où la température et l'humidité sont élevées en été : il est recommandé d'ajouter des ventilateurs à flux axial à température contrôlée ou de choisir des plafonds à double couche.

Pour les scénarios de génération de chaleur à haute densité tels que l'appariement de piles de charge et les armoires de conversion de fréquence : configurez des échangeurs de chaleur ou des climatiseurs d'armoire et calculez simultanément les exigences de génération et de dissipation thermique.

Points clés de l'entretien quotidien

1. Vérifiez chaque mois si les ouvertures d'aération sont obstruées par de la poussière ou des toiles d'araignées et nettoyez les moustiquaires.
2. Testez si l'interrupteur de contrôle de la température et le ventilateur fonctionnent normalement tous les trimestres.
3. Vérifiez l'état de vieillissement de la bande d'étanchéité et remplacez la bande de caoutchouc durci à temps.

Pourquoi nous choisir ?

China Ouyue Electric Co., Ltd. se consacre à la fabrication de boîtes de distribution métalliques depuis plus de dix ans. Pour les scénarios de températures élevées et de fort ensoleillement en été, nous proposons une variété de solutions de conception de dissipation thermique pour éviter les coups de chaleur, notamment une pulvérisation de couleur claire, une isolation double couche, une ventilation à persiennes et des ventilateurs à température contrôlée.

Nos produits sont fabriqués en fer, en acier inoxydable 304 et en acier inoxydable 316L, avec des indices de protection allant de IP54 à IP65. La personnalisation est disponible sur demande.

Bienvenue pour consulter et acheter. Laissez votre boîte de distribution passer en toute sécurité chaque été chaud.
