Boîte de distribution extérieure pendant la saison des orages, comment se protéger contre la foudre ? Analyse sur la conception d'une barre de cuivre mise à la terre et d'une protection contre les surtensions d'un boîtier de distribution en acier inoxydable

I. La foudre ne fait pas que fendre le toit : pourquoi les boîtes de distribution extérieures ont-elles besoin d'une protection contre la foudre ?

Lorsque la foudre frappe un bâtiment ou un sol adjacent, le courant instantané peut atteindre des magnitudes allant de dizaines de kiloampères à des centaines de kiloampères. Cette forte impulsion de courant menace les boîtes de distribution extérieures via deux voies principales :

1. Coup de foudre direct : La foudre impacte directement le boîtier de distribution ou les câbles connectés. Bien que la probabilité que ce scénario se produise est faible, une fois qu’il se produit, l’équipement interne du boîtier de distribution est presque entièrement détruit instantanément.

2. Foudre induite et surtension du réseau électrique : un scénario beaucoup plus courant se produit lorsque la foudre frappe une ligne électrique ou un câble de communication distant, générant une surtension qui se propage le long du conducteur jusqu'au boîtier de distribution ; alternativement, un coup de foudre sur la terre adjacente induit une surtension sur les câbles entrants et sortants du coffret de distribution via des impulsions électromagnétiques intenses. Cette surtension « transmise indirectement » peut atteindre plusieurs milliers de volts, ce qui dépasse de loin la tension de tenue des composants électroniques conventionnels, brisant les cartes de circuits imprimés et brûlant instantanément les modules d'alimentation.

Dans des scénarios d'application comprenant des boîtiers de distribution de surveillance de sécurité extérieure, des boîtiers de distribution de stations de recharge et des boîtiers de distribution de stations de base de communication, l'équipement interne a une valeur d'actif élevée et des exigences strictes en matière d'alimentation électrique continue. La protection contre la foudre n’est donc pas une fonction auxiliaire facultative, mais une exigence de conception obligatoire.

II.Le système de mise à la terre de boîte de distribution en acier inoxydable -- la base de la protection contre la foudre

Le coffret de distribution en acier inoxydable sert demaillon critique des systèmes de protection contre la foudre et de mise à la terre, avec son noyau composants détaillés comme suit :

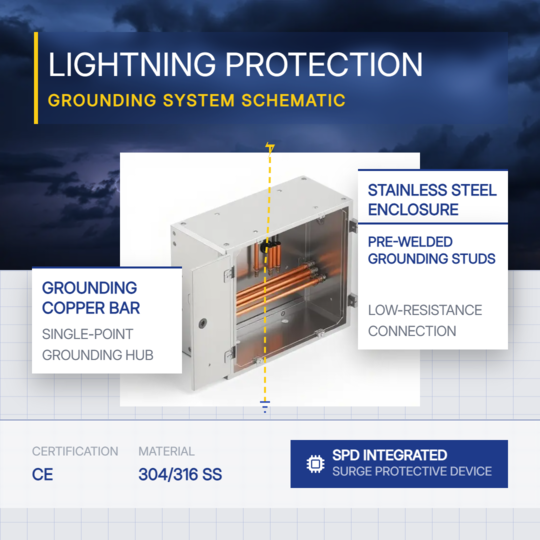

1. Barre de cuivre de mise à la terre : la jonction de convergence pour tous les fils de mise à la terre de protection

La barre de cuivre de mise à la terre montée à l'intérieur du Le boîtier de distribution est au cœur du système de mise à la terre complet du boîtier. Le fil de terre dédié du parafoudre, le fil de terre du boîtier et les fils de mise à la terre de protection de tous les équipements connectés tous convergent à ce carrefour, avant d'être connectés au réseau de mise à la terre via le fil de terre principal. Cette barre de cuivre est fabriquée à partir de laiton, ce qui offre une excellente conductivité électrique et résistance à la corrosion. Comparé avec des barres de fer galvanisées, les barres en laiton ne se corrodent pas après un service à long terme, et leur résistance de contact reste stable sans augmenter dans le temps.

La valeur fonctionnelle clé de la mise à la terre la barre de cuivre dans les systèmes de protection contre la foudre est alignée avec le Principe de « mise à la terre en un seul point » : mise à la terre de protection de tous les équipements convergent au même endroit, ce qui évite des dommages secondaires à l'équipement causé par des différences de potentiel induites par plusieurs points de mise à la terre dispersés. Lors de la décharge instantanée du courant de foudre, un courant élevé à court terme Un potentiel se formera sur la barre de cuivre de mise à la terre. Cependant, si les enceintes et les masses de signal de tous les équipements connectés sont électriquement équipotentielles collé à cette barre de cuivre, aucune différence de potentiel dangereuse ne sera générée entre différents équipements.

2. Boîtier en acier inoxydable : un corps équipotentiel inhérent

Le corps de la boîte en acier inoxydable 304 est électriquement conducteur en tant que structure intégrée. Une fois que le boîtier est correctement installé Connecté à la barre de cuivre de mise à la terre, l'ensemble du boîtier forme une équipotentielle corps avec un effet cage de Faraday. Même si le champ électromagnétique externe change radicalement, l’environnement électromagnétique à l’intérieur de la boîte reste relativement stable. Le boîtier offre également un certain degré de blindage et atténuation des impulsions électromagnétiques internes. Pendant ce temps, le Le corps du caisson à liaison équipotentielle garantit que le personnel d'exploitation ne subir des risques de choc électrique [en cas de défaut d'isolation du système].

III. Inspection avant averse -Trois questions concernant le système de protection contre la foudre de la distribution extérieure boîtes

Pour les coffrets de distribution extérieurs déjà posés en service, il est recommandé que le personnel d'exploitation et de maintenance effectuer les inspections suivantes avant l’arrivée de l’orage période à haut risque :

1. Inspection visuelle de la mise à la terre relations:

Vérifiez si toutes les bornes de la barre de cuivre de mise à la terre sont solidement fixé, que la couche isolante du fil de terre soit intact et si la surface de la barre de cuivre présente une oxydation ou une rouille grave. Si un jeu est détecté, resserrez-le immédiatement ; si de la corrosion est trouvé, remplacez immédiatement le composant correspondant.

2. Résistance de mise à la terre mesures:

 Utilisez un testeur de résistance de mise à la terre spécialisé pour mesurer la résistance de mise à la terre de l'électrode de terre principale du boîtier de distribution. Si la valeur mesurée dépasse 10 ohms, inspectez l'électrode de terre pour corrosion, fracture ou vérifiez si le sol environnant est excessivement sec. Ajoutez des électrodes de mise à la terre supplémentaires ou appliquez un agent réducteur de résistance selon le cas. nécessaire.

3.Inspection de l'état SPD :

La plupart Les SPD sont équipés d'une fenêtre indicatrice d'état, où le vert indique un état normal fonctionnement et le rouge indique un défaut nécessitant un remplacement. Les SPD vont progressivement se dégrader après avoir absorbé plusieurs surtensions. Lorsque la fenêtre d'état devient rouge, cela signifie indique que la varistance interne est en panne et doit être remplacée dans un en temps opportun ; sinon, la fonction de protection contre la foudre ne parviendra pas à fonctionner normalement.

IV:OUYUE Electrical permet une personnalisation rapide de boîtes de distribution extérieures imperméables

Une solution fiable de protection contre la foudre pour les coffrets de distribution extérieurs provient d'un niveau structurel standardisé conception du boîtier, englobant la connexion équipotentielle du barre de cuivre de mise à la terre au boîtier en acier inoxydable, ainsi qu'au chemin des vis de mise à la terre préinstallées à la base de montage SPD. Ouyue Les coffrets de distribution en acier inoxydable d'Electric sont équipés d'un système de mise à la terre départ usine, fournissant un fondamental standardisé et fiable plate-forme pour la construction de protection contre la foudre, l'exploitation quotidienne et maintenance pour les utilisateurs finaux.

 Après confirmation des dessins du produit, les produits finis peuvent être livrés pour distribution dans un délai de 7 jours calendaires. Que vous ayez besoin d'une configuration standard ou d'un éclairage profondément personnalisé solution de protection, veuillez soumettre vos spécifications techniques, et nous le ferons vous fournir rapidement des recommandations de solutions et un échantillon de production chronologie.
