Boîte de distribution imperméable extérieure en acier inoxydable peinte par pulvérisation en blanc, production de masse de vraies photos : de la pulvérisation du corps de la boîte, du durcissement de la bande de caoutchouc imperméable à l'analyse complète de la structure interne

I. La caisse a été pulvérisée et attend le montage du panneau de porte

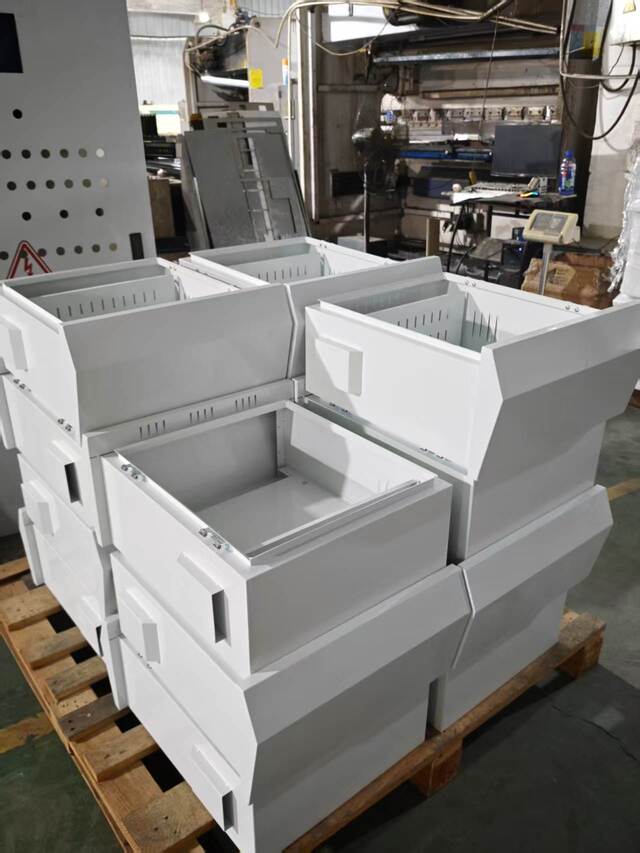

Sur la première vraie photo, des dizaines de carrosseries blanches en acier inoxydable qui ont été pulvérisées sont empilées couche par couche, en attendant que les bandes de caoutchouc des panneaux de porte durcissent avant l'assemblage final. Chaque surface de la boîte est recouverte d'un revêtement en poudre électrostatique blanc uniforme et fin. Les coins sont soigneusement pliés et les soudures sont lisses et pleines.

Ce lot de boîtes est fabriqué en acier inoxydable 304 comme matériau de base et est recouvert de poudre électrostatique blanche de qualité extérieure. Le revêtement blanc a des fonctions pratiques dans les scénarios extérieurs : la surface de couleur claire reflète le rayonnement thermique de la lumière du soleil. Dans l'environnement à haute température de l'été, la température de surface de la boîte blanche peut être inférieure de 8 à 12 °C à celle de la boîte gris foncé, ce qui contribue à réduire l'augmentation de la température à l'intérieur de la boîte et à prolonger la durée de vie des composants. C'est également la raison pour laquelle les coffrets de distribution extérieurs sur les marchés d'Europe et du Moyen-Orient préfèrent généralement le revêtement blanc.

II. La bande de caoutchouc étanche pour le panneau de porte a été installée. Après durcissement, il peut être assemblé

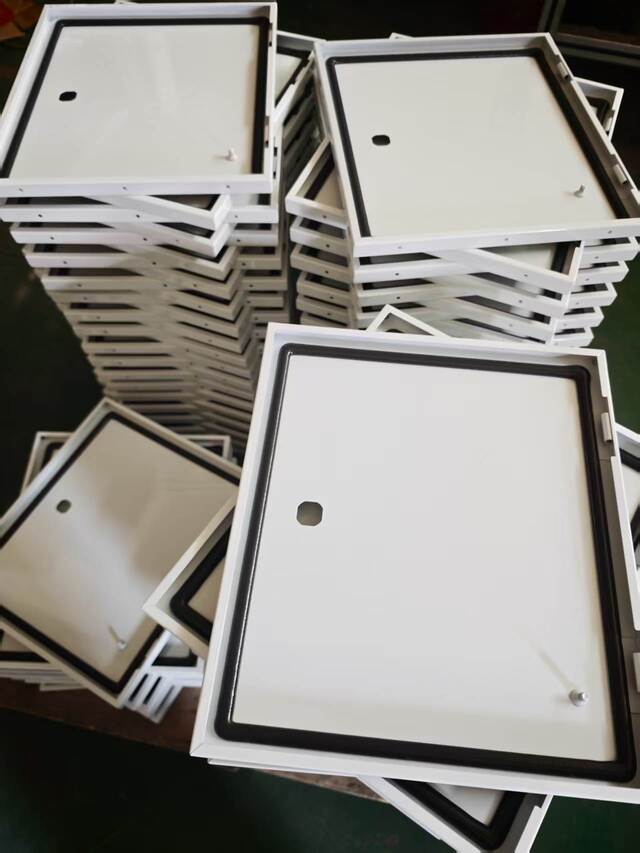

La deuxième photo montre les panneaux de porte correspondant à ce lot de cartons. Le panneau de porte a été complété par une pulvérisation blanche et des bandes de caoutchouc noires imperméables continues sont intégrées dans les bords. Il est actuellement au stade de durcissement de la bande de caoutchouc et à l'arrêt. La bande de caoutchouc est constituée d'un matériau en mousse à cellules fermées EPDM (caoutchouc monomère d'éthylène propylène diène). Il est intégré dans la rainure d'étanchéité sur le côté intérieur de la porte du coffre grâce à un dispositif de collage dédié, et le cercle entier est scellé sans aucune rupture.

La raison pour laquelle il faut laisser la bande d'étanchéité reposer et durcir après l'installation est que, une fois incorporé, l'adhésif au dos de la bande EPDM a besoin de suffisamment de temps pour adhérer complètement à la rainure en acier inoxydable, empêchant ainsi un délaminage ou une déformation ultérieure. De plus, une contrainte interne se développe dans la bandelette lors de la compression et de l'insertion ; le laisser reposer permet au matériau de retrouver son élasticité naturelle, évitant ainsi les irrégularités de surface causées par la libération des contraintes après l'assemblage.

Une fois que chaque lot de bandes d'étanchéité pour panneaux de porte a durci, les inspecteurs de qualité effectuent des contrôles aléatoires sur la planéité de la surface d'étanchéité et la cohérence du rebond de la bande.

Avant expédition, des boîtes entières sont soumises à des tests de pluie ou à un échantillonnage d'étanchéité à l'air IP65 pour vérifier que les performances d'étanchéité sont conformes aux normes. Les bandes d'étanchéité en mousse EPDM à cellules fermées sélectionnées par Ouyue Electric ont une plage de températures de fonctionnement à long terme de -40°C à 120°C, conservant des propriétés de rebond et d'étanchéité stables même après des années d'exposition au soleil extérieur et à la pluie.

III. Démontage des composants structurels internes du coffret de distribution en acier inoxydable

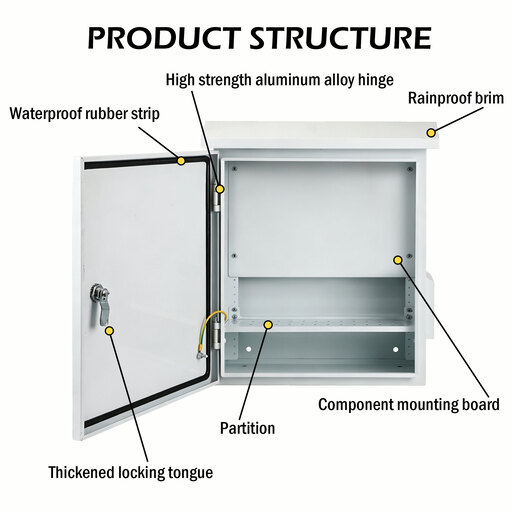

La troisième photo montre la structure interne d'un entièrement assembléBoîte de distribution extérieure étanche à la pluie en acier inoxydable. Les cinq composants clés sont bien visibles et démontés élément par élément comme suit :

1. Verrouillage à languette rotatif

Le panneau de porte est équipé d'une serrure à languette en acier inoxydable. Une fois fermé, le verrou à languette saisit fermement la plaque de verrouillage sur le côté intérieur du cadre de porte du coffre pour garantir que le panneau de porte est bien fermé et que la bande d'étanchéité est enfoncée. Le noyau de la serrure est en acier inoxydable 304, antirouille et anti-blocage. Selon les exigences du client, des serrures à clé universelles, des serrures triangulaires antivol ou des serrures à ouverture à ressort de type presse peuvent être sélectionnées en option, qui prennent toutes en charge la personnalisation par lots.

2. Bande de caoutchouc imperméable

Du point de vue intérieur, on peut clairement voir que la bande de caoutchouc imperméable EPDM noire est entièrement répartie le long du cercle intérieur du panneau de porte, sans aucune couture ni cassure. Lorsque le panneau de porte est fermé, la bande de caoutchouc est uniformément pressée entre le panneau de porte et le cadre de porte en caisson, formant une surface d'étanchéité élastique continue qui empêche l'eau de pluie, la poussière et l'humidité de s'infiltrer à travers l'espace de la porte.

3. Bord imperméable

Le dessus de la boîte est équipé d'une structure à bord incliné qui s'étend vers l'avant. La fonction de cette conception courbée est de guider l'eau de pluie s'écoulant le long du mur ou au-dessus du caisson vers une zone éloignée de l'espace de la porte, empêchant ainsi l'eau de s'accumuler le long du bord supérieur du panneau de porte et de s'infiltrer dans la surface d'étanchéité. Le bord du chapeau et le corps principal de la boîte sont constitués du même morceau de carton par pliage CNC et sont formés d'une seule pièce. Il n’y a pas besoin de soudure et il n’y a aucun risque de fuite de soudure.

4. Carte de montage de composants

L'intérieur de la boîte est équipé de plaques de montage mobiles amovibles pour la fixationdisjoncteurs, contacteurs, borniers et autres composants. La plaque d'installation est constituée d'une plaque d'acier galvanisé ou d'une plaque d'acier inoxydable et est fixée aux goujons encastrés à l'arrière du boîtier à l'aide de vis. La conception détachable signifie que les clients peuvent terminer le pré-assemblage et le câblage des composants à l'extérieur du boîtier, puis installer la carte entière dans le boîtier, améliorant ainsi l'efficacité de l'installation sur site.

5. Partitionner

L'intérieur du coffret peut être équipé de cloisons métalliques selon les exigences du client, divisant l'espace intérieur du coffret en cloisons électriques indépendantes. Les fonctions de la cloison comprennent : la réalisation d'une isolation physique des circuits de différents niveaux de tension, la séparation du circuit principal du circuit de commande ou la fourniture d'un espace de blindage indépendant pour des composants spécifiques. La cloison est fixée au support de cloison à l'intérieur de la boîte par des vis et sa position peut être ajustée de manière flexible selon les dessins du client.

IV. Avec de vraies lignes de production, nous vous invitons à vérifier la qualité

Que vous ayez besoin d'une boîte de distribution extérieure étanche à la pluie standard ou d'un corps de boîte non standard profondément personnalisé selon les dessins du projet, Ouyue Electric peut fournir une boîte de distribution en acier inoxydable qui peut résister à l'épreuve d'une utilisation en extérieur avec les capacités de fabrication et les normes de contrôle qualité de l'usine source.

Il ne faut que 7 jours pour fabriquer le produit fini après confirmation des dessins du produit.Bienvenue pour envoyer vos exigences techniques ou spécifications de boîte. Nous vous fournirons des suggestions de solutions et une planification d’échantillons dès que possible.
