Avec le réchauffement des infrastructures mondiales, comment les normes de distribution d’électricité pour les chantiers de construction peuvent-elles suivre le rythme ? Ouyue Electric a lancé une boîte extérieure à double porte gauche et droite en acier inoxydable haute protection

I. Pourquoi le coffret de distribution sur les chantiers doit-il être orange ?

Sur les chantiers de construction, la couleur orange éclatante n'est pas seulement une question de beauté : c'est un signal de sécurité. Les normes de sécurité pour les chantiers de construction dans divers pays exigent généralement que les équipements de distribution d'énergie temporaires utilisent des couleurs d'avertissement hautement reconnaissables, permettant aux opérateurs et aux conducteurs mécaniques d'identifier d'un coup d'œil l'emplacement de la source d'alimentation dans des environnements complexes, tout en avertissant également les non-professionnels de rester à l'écart.

CeBoîte extérieure à double porte gauche et droite en acier inoxydable avec portes gauche et droitespécialement conçu pour les chantiers de construction, il est recouvert d'une peinture industrielle extérieure orange et possède trois fonctions pratiques : premièrement, il est hautement reconnu et répond aux normes de couleur pour les avertissements de sécurité sur les chantiers de construction ; Deuxièmement, le revêtement en poudre de polyester de qualité extérieure résiste au vieillissement ultraviolet et ne se décolore pas et ne se poudre pas après une exposition prolongée au soleil. Troisièmement, le matériau de base est en acier inoxydable 304.

Même si le revêtement est accidentellement rayé lors des chocs sur le chantier, le matériau de base lui-même ne rouillera pas. Il s’agit d’un avantage que les boîtes traditionnelles en fer thermolaqué ne peuvent égaler.

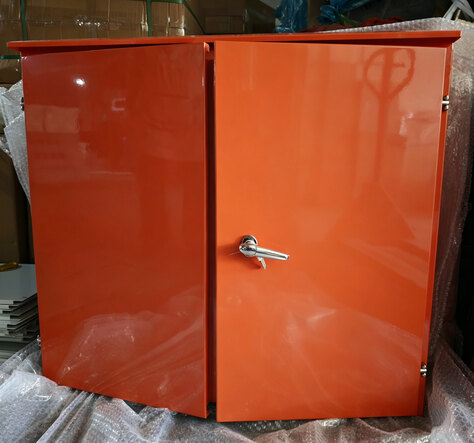

II. Structure horizontale à double porte : conçue pour le câblage et la maintenance fréquents sur les chantiers de construction

Contrairement aux boîtes de distribution verticales traditionnelles, cette boîte extérieure à double porte gauche et droite en acier inoxydable avec portes gauche et droite adopte une structure de boîte horizontale carrée. Il est équipé d'un dessus incliné imperméable à la pluie, ce qui peut empêcher efficacement l'eau de pluie de s'accumuler sur le dessus et de s'infiltrer à l'intérieur de la boîte. Le dessus incliné et le corps principal de la boîte sont constitués de la même plaque d'acier inoxydable, qui est formée par pliage CNC en une seule pièce sans aucun cordon de soudure, éliminant ainsi le risque de fuite au sommet d'un point de vue structurel.

L'enceinte présente une conception à double porte avec des portes gauche et droite qui peuvent être ouvertes indépendamment. Cela permet aux électriciens d'ouvrir uniquement la porte du côté commande lors du câblage ou de l'entretien, tout en gardant le côté opposé fermé pour minimiser la pénétration de poussière et d'humidité. La configuration à double porte offre également un plus grand espace de travail, ce qui la rend particulièrement adaptée aux projets de construction nécessitant des ajustements fréquents des configurations de circuits.

La porte principale de droite est équipée d'une serrure à poignée chromée pour un verrouillage sécurisé, empêchant tout accès non autorisé ou toute mauvaise connexion. Une bande d'étanchéité continue étanche est intégrée le long du bord de la porte, fabriquée en mousse EPDM à cellules fermées qui maintient une élasticité stable sur de longues périodes à des températures allant de -40°C à 120°C, garantissant des performances fiables même dans des environnements de construction difficiles exposés au soleil, à la pluie et aux fluctuations extrêmes de température, obtenant ainsi un indice de protection global IP65. La charnière de porte utilise des charnières en acier inoxydable, permettant une ouverture et une fermeture en douceur tout en résistant à la rouille. Plusieurs trous ronds d'entrée/sortie de câbles sont préinstallés au bas du boîtier, chacun étant équipé d'œillets en caoutchouc pour protéger l'isolation des câbles des coupures par les bords métalliques, tout en offrant également une résistance efficace à la poussière et à l'eau.

III. Détails de configuration interne : Un coffret électrique de distribution secondaire répondant aux normes de sécurité

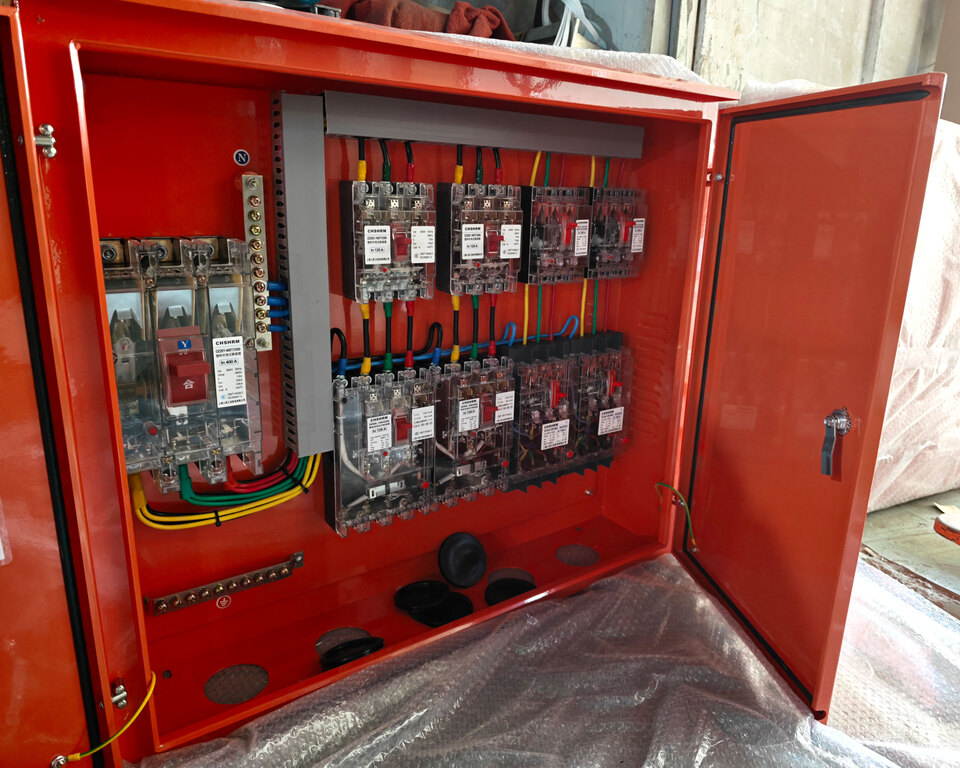

Lorsque les doubles portes sont ouvertes, la configuration électrique à l'intérieur du boîtier extérieur à double porte gauche et droite en acier inoxydable est entièrement affichée. Toutes les sélections de composants et méthodes de câblage sont conformes aux règles de sécurité pour l'utilisation temporaire de l'électricité sur les chantiers de construction.

Circuit principal : interrupteur principal 400 A, points d'arrêt visibles garantissant la sécurité de la mise hors tension

Un disjoncteur à boîtier transparent en plastique est installé à l'extrémité gauche de la ligne d'arrivée comme interrupteur principal, avec un courant nominal de 400 A et des fonctions de protection doubles contre les surcharges et les courts-circuits. La conception de la coque transparente permet une vue directe de l'état d'ouverture et de fermeture des contacts internes, obtenant ainsi un « point de rupture visible » : avant la maintenance, les électriciens peuvent confirmer visuellement que le circuit principal a été complètement déconnecté sans se fier aux voyants lumineux pour juger.

Les fils triphasés jaune, vert et rouge, le fil neutre bleu et le fil de terre bicolore jaune-vert sont tous connectés sous l'interrupteur principal. Tous se distinguent par les couleurs standard nationales et le câblage est soigné et standardisé. Les câbles sont organisés et acheminés à travers des chemins de câbles pour éviter les entrecroisements et les désordres, réduisant ainsi le risque de courts-circuits provoqués par le frottement des lignes.

Protection de dérivation : disjoncteur au-dessus, dispositif à courant résiduel (RCD) en dessous ; chaque machine avec son propre interrupteur et son propre RCD.

À droite de l'interrupteur principal, le circuit est divisé en deux rangées : la rangée supérieure est constituée de disjoncteurs de dérivation, tandis que la rangée inférieure contient des disjoncteurs avec protection contre les courants résiduels (RCD) intégrée, réalisant ainsi la configuration standard "une machine, un interrupteur, un RCD". Chaque appareil de construction est connecté indépendamment à un disjoncteur et un RCD dédiés. Si un appareil subit un courant de fuite ou une surcharge, seul ce circuit spécifique se déclenche, laissant les autres appareils inchangés.

L'interrupteur de dérivation est généralement évalué à 125 A, ce qui le rend adaptable aux équipements de construction de différents niveaux de puissance (des petits outils électriques aux soudeuses haute puissance et à l'alimentation électrique des grues à tour), permettant une configuration flexible. Tous les disjoncteurs de dérivation sont dotés de boîtiers transparents, permettant une inspection visuelle de l'état des contacts de chaque circuit à travers le panneau transparent sans nécessiter de coupure de courant ou d'ouverture du boîtier lors des inspections de routine.

Système de mise à la terre : barre neutre indépendante et barre de mise à la terre, système triphasé à cinq fils TN-S

Le boîtier est équipé de barres de fil neutre indépendantes (barres N) et de barres de mise à la terre (barres PE), qui sont respectivement utilisées pour le câblage centralisé du fil neutre et du fil de terre de protection. Cette conception garantit une protection de mise à la terre fiable et est conforme à la norme de consommation électrique triphasée à cinq fils TN-S - dans l'ensemble du système, le fil neutre de protection (PE) et le fil neutre de travail (N) sont strictement séparés et le boîtier de l'équipement est toujours dans un état mis à la terre en toute sécurité.

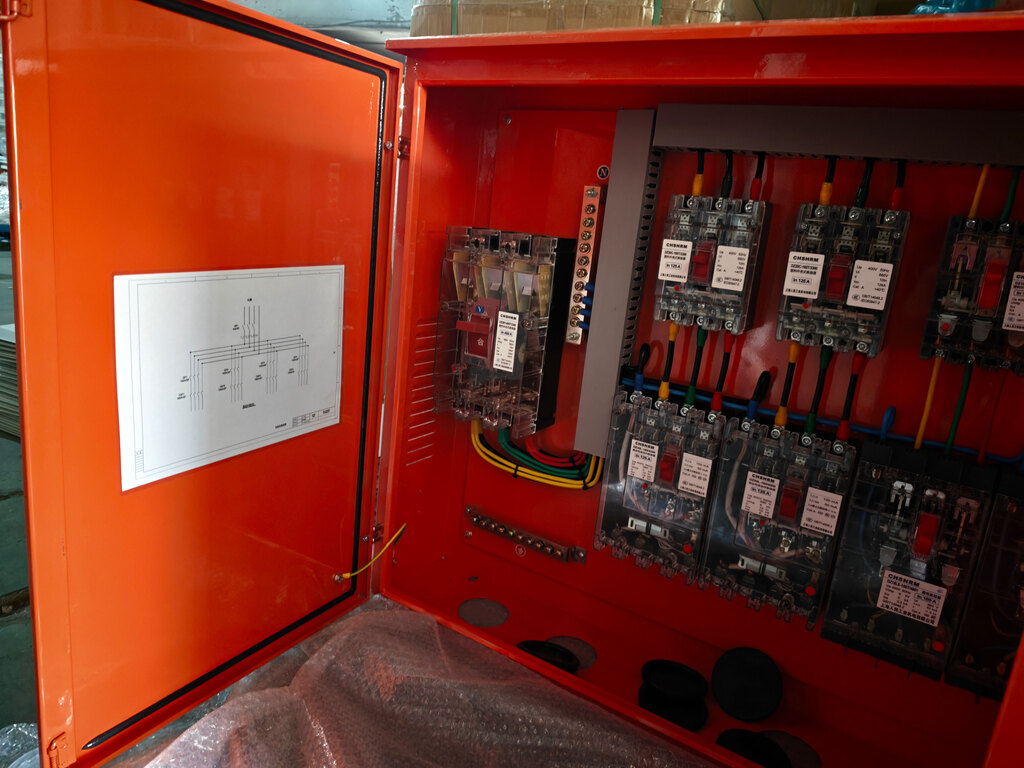

Le côté intérieur de la porte du boîtier est recouvert d'un schéma de principe clair du système électrique, marquant la direction du circuit et la configuration des interrupteurs, ce qui permet aux électriciens d'identifier rapidement les défauts et permet également aux différentes équipes de comprendre rapidement la structure du système lorsqu'elles travaillent en alternance.

Conception de dissipation thermique : les trous de dissipation thermique sur les plaques latérales réduisent l'augmentation de la température de fonctionnement

Les panneaux latéraux de la boîte sont conçus avec plusieurs ensembles de trous de dissipation thermique, formant des canaux de convection naturelle de l'air. Cela peut métaboliser la chaleur interne lors du fonctionnement continu de l'équipement et réduire la température de fonctionnement des composants. L'intérieur des trous de dissipation thermique est équipé de filets anti-insectes pour empêcher les insectes d'entrer et de provoquer des courts-circuits, tout en évitant également l'entrée d'une grande quantité de poussière de construction.

IV. Avec l'accélération de la construction d'infrastructures mondiales, le développement du marché des coffrets de distribution pour chantiers de construction s'accélère également.

Le lancement de ce caisson extérieur à double porte gauche et droite en acier inoxydable coïncide avec une nouvelle phase de développement accéléré des infrastructures mondiales. Les politiques et les investissements dans plusieurs grandes économies entraînent une croissance soutenue de la demande d’équipements de distribution d’énergie sur les chantiers de construction :

États-Unis:En vertu de la loi sur l’investissement dans les infrastructures et l’emploi signée en 2021, les États-Unis prévoient d’investir 1 200 milliards de dollars sur une période de huit ans dans des domaines tels que les routes, les ponts, les transports publics, les chemins de fer, les aéroports, les ports, les réseaux électriques et le haut débit. Cette initiative d'infrastructure à grande échelle signifie une demande importante d'électricité temporaire sur les chantiers de construction, ce qui rend les boîtes de distribution de chantier conformes une nécessité avant le début de tout projet.

Moyen-Orient:Des super projets tels que la future ville NEOM en Arabie saoudite, le développement touristique de la mer Rouge et l'expansion urbaine de Dubaï continuent de progresser. Les chantiers de construction de la région sont généralement confrontés à des défis environnementaux extrêmes, notamment des températures élevées, des tempêtes de sable et des rayons ultraviolets intenses, qui imposent des exigences plus élevées en matière d'indices de protection des boîtiers électriques, de résistance aux intempéries et de mécanismes de verrouillage sécurisés.

Asie du Sud-Est :Des pays comme le Vietnam, l’Indonésie et les Philippines accélèrent leurs processus d’industrialisation et d’urbanisation, avec le lancement en grand nombre de projets d’infrastructure, notamment de parcs industriels, de ports et d’autoroutes. Les équipements de distribution d'énergie sur les chantiers de construction de ces marchés sont en train de passer des normes les plus basses aux normes internationales, ce qui augmente considérablement la demande de boîtes de distribution conformes et à haute protection.

Europe:L'initiative d'infrastructure « Global Gateway » de l'UE et les projets de connectivité avec des pays tiers continuent de progresser, tandis que les attentes concernant la reconstruction de l'Ukraine stimulent encore la demande d'équipements temporaires de distribution d'électricité sur le marché européen de la construction. La certification CE et l'indice de protection IP65 sont des exigences fondamentales pour participer à des projets de construction européens. Le boîtier extérieur à double porte gauche et droite en acier inoxydable d'Ouyue Electric a déjà obtenu la certification CE et passé les tests IP65, ce qui lui confère un avantage de premier arrivé en matière de conformité.

Selon les instituts de recherche industriels, les dépenses mondiales en équipements électriques dans le secteur de la construction devraient croître à un taux annuel moyen d'environ 5 à 6 %, la taille du marché devant dépasser 80 milliards de dollars d'ici 2028. En tant que composant obligatoire des nouveaux projets de construction, la demande de boîtes de distribution de site devrait croître plus rapidement que le marché global des équipements électriques de construction.

V. Entrez sur le marché mondial de la distribution d'énergie sur les chantiers de construction avec des produits conformes

Que vous soyez un entrepreneur en ingénierie chinois impliqué dans des projets d'infrastructure à l'étranger ou un distributeur fournissant des équipements de distribution d'énergie sur les marchés locaux, Ouyue Electric peut vous fournir des boîtes extérieures à double porte gauche et droite en acier inoxydable qui répondent aux normes internationales de sécurité des sites, en tirant parti des capacités de fabrication et des certifications de conformité de notre usine.

Une fois les dessins du produit confirmés, le produit fini peut être livré en seulement 7 jours.Veuillez nous envoyer les exigences électriques ou les spécifications du boîtier de votre projet, et nous vous fournirons un service complet comprenant des solutions de configuration électrique, des documents de certification et une planification rapide de prototypage.
