Boîte de distribution extérieure étanche à la pluie : six étapes déterminent l'étanchéité

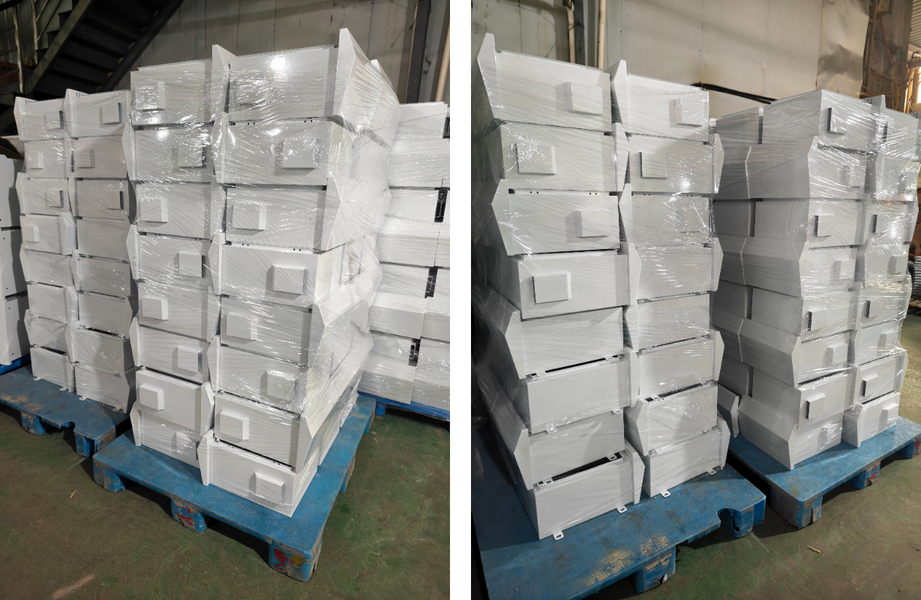

Ouyue Electric publie des photos d'usine de boîtes de distribution extérieures étanches à la pluie ainsi que les six étapes de production révélées par la surface finie. La série couvre la planéité des cadres de porte, la qualité des soudures internes, la finition de surface, l'assemblage des joints, la sélection du matériel et les contrôles finaux avant expédition.

Un boîtier est un assemblage de tôlerie, donc un écart dans une étape de production reste sur le produit fini. Un cadre de porte sans planéité laisse un espace inégal une fois la porte fermée et l'eau de pluie suit le côté le plus large. Une soudure poreuse revient sous forme de rouille sous le revêtement pendant la saison des pluies, se propageant vers l'extérieur à partir d'un coin interne.

Un joint avec un joint irrégulier ne peut pas maintenir le niveau de protection déclaré dans les conditions réelles d'installation. Les acheteurs vérifiant un échantillon d'un boîtier de distribution extérieur étanche à la pluie peuvent commencer par trois points : la régularité de l'espace autour d'une porte fermée, la continuité des soudures internes et un joint fonctionnant comme une boucle ininterrompue.

Six détails visibles et les étapes derrière chacun

Masquage et pliage : d'où viennent même les espaces de porte

Le découpage définit les dimensions de la feuille et le pliage définit la planéité du cadre de porte et du corps de l'enceinte. Une fois que le cadre de la porte perd sa planéité, l'espace diffère aux quatre coins et l'eau de pluie pénètre par le côté le plus large. Le contrôle de fermeture est simple : fermez la porte et inspectez l'espace sur les quatre côtés avec une jauge d'épaisseur ou à l'œil nu. Plus la différence entre les côtés est petite, plus l'outillage et le processus de pliage sont stables.

Soudage et meulage : résistance et adhérence du revêtement

Les soudures internes d’un boîtier de distribution extérieur étanche à la pluie doivent fonctionner en continu. Lorsqu'une soudure présente une porosité, un manque de pénétration ou une contre-dépouille, la rouille revient sous le revêtement pendant la saison des pluies et se propage vers l'extérieur à partir du coin interne. Les boîtiers en fer nécessitent un broyage et un prétraitement avant le revêtement, afin que les scories, l'huile et l'oxyde soient éliminés et que le revêtement adhère. Les boîtiers en acier inoxydable doivent également être retirés de la teinte thermique de soudure, sinon la surface exposée présente une décoloration.

Prétraitement et finition de surface : combien de temps durent les couleurs

La durabilité du revêtement dépend de la qualité du prétraitement plutôt que de la seule poudre. Lorsque le dégraissage, le détartrage et la phosphatation ou la conversion du zirconium sont incomplets, le revêtement se boursoufle et se décolle dans un délai de six mois à deux ans. Les acheteurs doivent demander le type de revêtement et l'épaisseur du film, et confirmer la couleur par rapport à une référence RAL ou Pantone pour éviter des différences visibles lors des commandes ultérieures. Les boîtiers en acier inoxydable sont fournis en finition naturelle ou avec revêtement en poudre selon les exigences du projet.

Assemblage du joint : d’où vient le niveau de protection

Le niveau de protection provient de la structure dans son ensemble, et le joint est la pièce la plus facilement perdue lors du montage. Seul un joint formant une boucle continue, formé aux quatre coins, ferme le circuit une fois le verrou serré. Ouyue Electric fournit des boîtes de distribution extérieures étanches à la pluie avec des indices de protection disponibles en IP54, IP55, IP56 et IP65. Les versions ventilées avec aérations latérales et moustiquaire sont livrées en IP54 ou IP55.

Charnières, serrures et fixations apparentes : le point faible du littoral

La résistance à la corrosion échoue généralement en premier au niveau du matériel exposé. Pour les projets côtiers, à brouillard salin élevé et chimiques, les charnières, les serrures, les vis et les goujons de terre en acier inoxydable 304 ou 316 maintiennent la quincaillerie cohérente avec le corps du boîtier et évitent la corrosion galvanique entre des métaux différents. Lorsqu'une porte doit rester facile à utiliser, l'accord technique doit préciser le type de charnière et l'intervalle de maintenance.

Vérifications finales avant expédition

Avant l'expédition, les positions de découpe, l'impression, le fonctionnement de la serrure et l'état des joints sont vérifiés par rapport au dessin. Une découpe mal positionnée empêche l'acheteur de monter les composants sur place et une impression incorrecte met l'étiquette en contradiction avec le dessin. Ouyue Electric confirme les découpes et l'impression par rapport au dessin fourni ; la longueur, la largeur, la hauteur et l’épaisseur de la feuille peuvent toutes être ajustées.

Matériaux et livraison

Ouyue Electric exploite une usine de 2 000 mètres carrés dans la ville de Liushi, Wenzhou, Zhejiang, avec deux lignes d'assemblage, plus de 10 ans d'expérience dans la fabrication de boîtiers métalliques et la certification CE. Les boîtiers sont disponibles en fer, en acier inoxydable 304 et en acier inoxydable 316. Les projets côtiers et à brouillard salin élevé sont mieux servis par le 316, tandis que les sites intérieurs ou extérieurs généraux sont servis par le 304. La commande minimum est de 10 pièces, avec personnalisation basée sur des dessins et livraison par lots.

Foire aux questions

Quel espacement de porte est acceptable sur une boîte de distribution extérieure étanche à la pluie ?

La régularité compte plus qu’un simple chiffre. La tolérance est convenue dans le dessin ou l'accord technique. Un espace trop large laisse entrer l’eau de pluie le long du côté le plus large, et un espace trop étroit rend la porte difficile à fermer et comprime trop le joint.

En combien de temps une surface enduite de poudre se décolore-t-elle ?

La décoloration dépend de la qualité du prétraitement, du type de poudre, de l'épaisseur du film et de l'intensité UV. Un boîtier avec un film mince ou un prétraitement médiocre perd sa brillance dans un délai de six mois à deux ans dans les régions à UV élevé. Demander le type de revêtement, l’épaisseur du film et la référence de couleur fait avancer le jugement.

Que faire lorsqu’une soudure commence à rouiller ?

Déterminez d’abord si un défaut de soudure est à l’origine de la rouille. La rouille due à la porosité ou au manque de pénétration se propage vers l’extérieur depuis l’intérieur, et la peinture de retouche de surface ne peut pas arrêter la propagation. La réparation correcte consiste à meuler le métal de base jusqu'à ce qu'il soit sain, puis à répéter le prétraitement et le revêtement local.

Un boîtier en acier inoxydable a-t-il encore besoin d'un revêtement ?

Le choix dépend de l'environnement du projet. Les sites extérieurs généraux peuvent utiliser une finition en acier inoxydable naturel, tandis que les projets chimiques, fortement acides ou de couleur assortie peuvent être recouverts de poudre. Dans tous les cas, l'exigence de finition et la référence de couleur appartiennent au dessin.

Quelle est la quantité minimum de commande ?

10 pièces. La longueur, la largeur, la hauteur, l'épaisseur de la feuille, le matériau, les positions de découpe, l'impression et la quantité d'évents sont tous réalisés selon le dessin.

Les distributeurs de boîtes de distribution, les entrepreneurs en stockage d'énergie solaire et d'énergie et les intégrateurs de stations de base de télécommunications sont invités à contacter Ouyue Electric pour obtenir des échantillons et les prix des boîtes de distribution extérieures étanches à la pluie. Après avoir fourni un dessin ou une exigence dimensionnelle, l'équipe technique confirme le matériau, les découpes, la finition de surface et le niveau de protection. Les demandes de renseignements peuvent être envoyées via leformulaire de demande.
