Boîte de distribution en acier inoxydable avec capot anti-pluie et ventilation anti-insectes

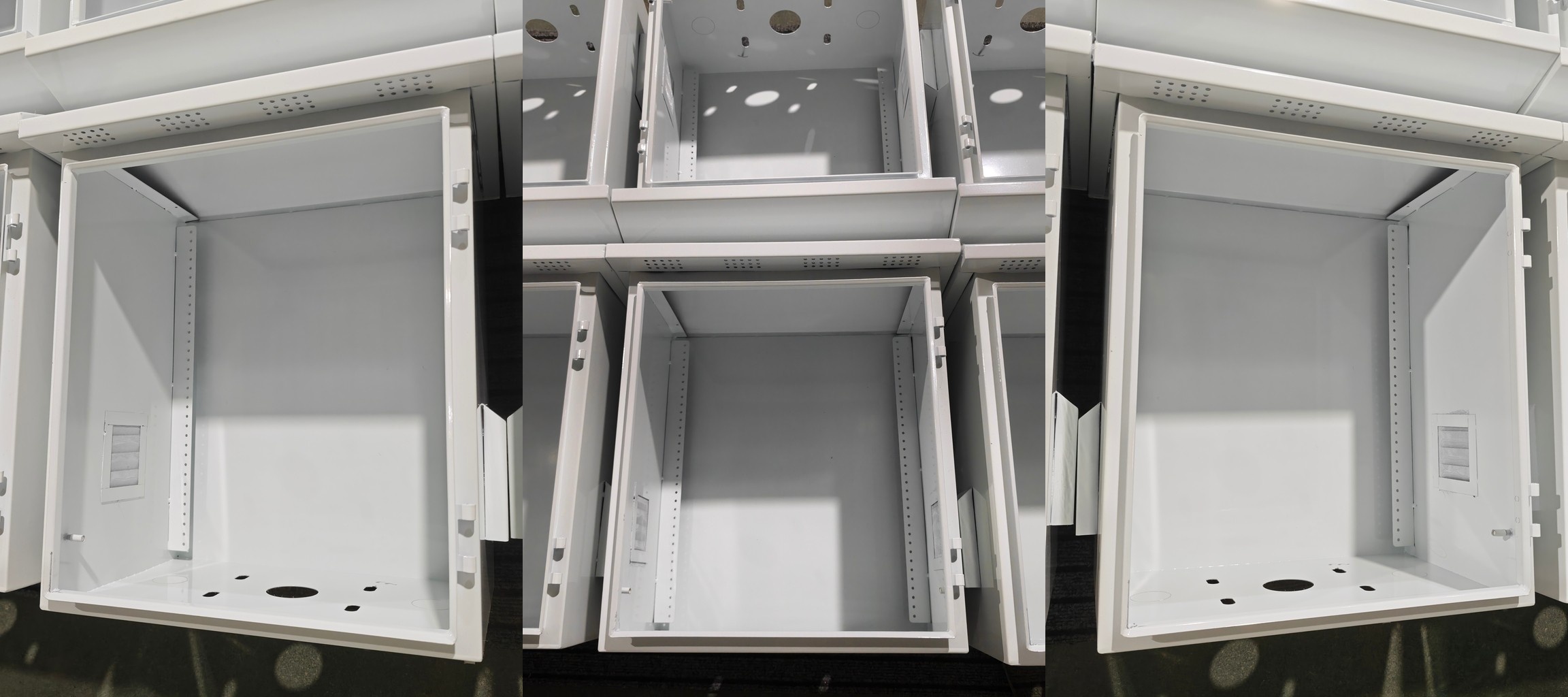

Ouyue Electric a lancé un nouveau boîtier de distribution extérieur en acier inoxydable pour les marchés humides et à fortes précipitations avec une forte pression d'insectes. L'enceinte comporte une protection contre la pluie sur le panneau supérieur, des ouvertures de ventilation sur les panneaux latéraux gauche et droit avec une moustiquaire installée derrière chaque ouverture, un support de montage à l'intérieur de l'armoire pour les composants fournis par l'acheteur et des trous d'entrée de câbles sur le panneau inférieur.

Trois problèmes se posent aux armoires électriques extérieures des régions tropicales et côtières. La pluie de mousson traverse les joints des portes, les insectes entrent par les bouches d'aération et nichent à l'intérieur, et les composants électriques continuent de générer de la chaleur sans aucun moyen de s'échapper.

Une armoire entièrement scellée empêche la pluie d'entrer et emprisonne la chaleur. Une armoire avec des bouches d'aération ouvertes libère la chaleur et laisse entrer les insectes et la pluie. Le nouveau boîtier de distribution extérieur en acier inoxydable résistant à la pluie sépare les trois fonctions : la hotte anti-pluie et les trous d'entrée de câble inférieurs traitent l'eau, la moustiquaire gère les insectes et les évents gauche et droit créent un chemin de convection pour la chaleur.

Pourquoi les marchés humides ont besoin d'une boîte de distribution ventilée en acier inoxydable

En Asie du Sud-Est et en Asie du Sud, une humidité élevée dure toute l’année, la saison de la mousson est longue et l’activité des insectes couvre la plupart des mois du calendrier. Les stations de base de télécommunications, les centrales solaires et les boîtiers de distribution extérieurs sont installés dans des emplacements non abrités, tandis que les alimentations à découpage, les modules de communication et les charges d'onduleurs à l'intérieur continuent de générer de la chaleur.

Un coffret de distribution en acier inoxydable remplit deux fonctions dans les régions humides : la résistance structurelle à la corrosion et la gestion thermique de l'air à l'intérieur de l'armoire. L'humidité et le brouillard salin imposent de lourdes exigences en matière de durabilité du revêtement de l'acier ordinaire laminé à froid, car une seule brèche dans le revêtement permet à la corrosion de se propager vers l'intérieur à partir du point de brèche.

Les nuances d'acier inoxydable 304 et 316 confèrent une résistance à la corrosion au matériau plutôt qu'au revêtement, ce qui réduit la dépendance à l'égard de l'intégrité du revêtement. Les projets solaires et de stockage d'énergie montés à l'extérieur nécessitent de plus en plus d'acier inoxydable pour le corps de l'armoire.

À l’intérieur de la conception : ce que font les cinq composants

La capuche anti-pluie s'étend au-delà des panneaux avant et des deux panneaux latéraux, éloignant la pluie verticale du joint de porte et des bouches d'aération. Les ouvertures de ventilation gauche et droite forment un chemin de convection avec une admission de bas niveau et une évacuation de haut niveau.

La moustiquaire se trouve derrière chaque ouverture d'aération, dimensionnée pour bloquer les insectes volants courants tout en permettant à l'air de passer. Le support interne sécurise les disjoncteurs, les contrôleurs ou les modules de communication fournis par l'acheteur. Les trous d'entrée de câbles inférieurs permettent aux câbles d'entrer et de sortir par le bas, ce qui évite le canal de rétention d'eau créé par l'entrée latérale.

Pour les installations poussiéreuses, Ouyue Electric recommande d'ajouter un filtre à poussière amovible à l'extérieur de chaque ouverture d'aération et de définir un programme de nettoyage. La structure de ventilation donne la priorité à l'évacuation de la chaleur et ne convient pas aux postes soumis à des lavages fréquents à haute pression. La page produit indique explicitement les environnements appropriés et inappropriés.

Choix des matériaux : Acier laminé à froid, 304 et 316

Le matériau détermine la durée de vie d’une armoire extérieure. Le tableau ci-dessous compare trois spécifications courantes en termes de résistance à la corrosion, d'environnement approprié et de coût.

Le test de sélection est l’exposition au sel. Les projets intérieurs et les positions extérieures abritées fonctionnent bien avec l'acier inoxydable 304, tandis que les sites côtiers, les zones de brouillard salin élevé, les usines chimiques et les projets de dessalement nécessitent de l'acier inoxydable 316.

L'écart de prix entre les deux qualités est important, de sorte qu'un mauvais choix de matériau pour une boîte de distribution en acier inoxydable crée soit un coût excessif, soit une corrosion précoce. L’inscription des conditions du site dans l’enquête élimine les incertitudes.

Où s'adapte le boîtier

Le nouveau boîtier de distribution extérieur en acier inoxydable résistant à la pluie est construit autour de l'évacuation de la chaleur, la protection contre la pluie et les insectes ayant le même poids. Quatre applications conviennent au design.

La distribution combinée de systèmes solaires et de stockage d’énergie se classe au premier rang parmi les quatre. Les boîtiers de combinaison solaires et les équipements de conversion de stockage d'énergie sont montés à l'extérieur, les appareils électriques à l'intérieur fonctionnent en continu et l'évacuation de la chaleur compte plus qu'une étanchéité complète.

Sur les marchés humides, les insectes pénétrant dans une armoire peuvent ponter les bornes et provoquer des courts-circuits, ce qui rend la moustiquaire très précieuse dans les applications de combinaison solaire. Ouyue Electric peut confirmer le nombre de ventilations et leur placement par rapport à la charge du projet.

Lecture de l'indice de protection

Ouyue Electric fournit le boîtier de distribution extérieur en acier inoxydable résistant à la pluie dans quatre indices de protection : IP54, IP55, IP56 et IP65. La nouvelle conception ventilée utilise des ouvertures de ventilation gauche et droite avec des moustiquaires, et l'indice d'expédition standard pour le modèle ventilé est IP54 ou IP55.

Les projets nécessitant IP56 ou IP65 peuvent indiquer l'environnement d'installation et la méthode de refroidissement lors de l'enquête, et l'équipe technique d'Ouyue Electric confirmera une structure appropriée.

Les acheteurs peuvent lire le code IP selon la norme CEI 60529 : le premier chiffre couvre la poussière et le deuxième chiffre couvre l'eau. La véritable protection d'une armoire ventilée vient des dimensions de la hotte anti-pluie, de la géométrie de l'aération, du grillage anti-insectes et du joint ensemble, de sorte que la structure compte plus que l'étiquette.

Lors de l'acceptation du projet, vérifiez si la moustiquaire peut être retirée pour le nettoyage, si l'espace de la porte est régulier et si le joint est entièrement moussé.

Personnalisation et livraison

Ouyue Electric exploite une usine de 2 000 mètres carrés à Liushi, dans le Zhejiang, avec deux lignes d'assemblage, plus de 10 ans d'expérience dans la fabrication de boîtiers métalliques et la certification CE. La nouvelle boîte de distribution extérieure en acier inoxydable étanche à la pluie accepte une personnalisation basée sur des dessins.

La longueur, la largeur, la hauteur et l'épaisseur de la feuille s'ajustent toutes, tandis que les positions de découpe, les marques de sérigraphie, les dimensions de la capuche anti-pluie et le nombre d'aérations suivent les spécifications du projet.

La quantité minimale de commande est de 10 pièces, ce qui convient aussi bien aux stocks des distributeurs qu'aux essais de petits projets. Le matériau du corps est sélectionnable entre l'acier laminé à froid, l'acier inoxydable 304 et l'acier inoxydable 316, avec le filtre à poussière amovible proposé en option.

Foire aux questions

La pluie pénétrera-t-elle par les ouvertures d'aération du nouveau boîtier de distribution en acier inoxydable ?

La pluie n'entre pas directement. Le pare-pluie éloigne les précipitations verticales de la surface de l'armoire, et les ouvertures d'aération se trouvent sur les panneaux latéraux gauche et droit derrière une moustiquaire et un déflecteur d'eau. Pour les sites soumis à de la pluie battante ou à de forts vents latéraux, envoyez les instructions de montage à Ouyue Electric lors de la confirmation du projet.

La moustiquaire réduit-elle le refroidissement ?

La pénalité du flux d’air dépend de l’ouverture du maillage et de la zone ouverte. Ouyue Electric sélectionne la taille des mailles pour bloquer les insectes volants courants tout en gardant un flux d'air de refroidissement adéquat. Dans les régions poussiéreuses, ajoutez un filtre à poussière amovible à l'extérieur de chaque ouverture d'aération et nettoyez à intervalles fixes.

Quels composants le support interne peut-il transporter ?

Le support sécurise les disjoncteurs, les contrôleurs, les modules de communication ou les alimentations fournis par l'acheteur. Ouyue Electric fournit uniquement l'armoire et le support, et les composants internes restent à la charge de l'acheteur. Les trous de montage et les positions du rail DIN peuvent être réservés au dessin.

Quelle est la quantité minimum de commande ?

La quantité minimum de commande est de 10 pièces. La longueur, la largeur, la hauteur, l'épaisseur de la feuille, le matériau, les découpes, le nombre de pare-pluie et d'aérations sont tous personnalisables et le filtre à poussière est livré en option.

L'acier inoxydable 316 est-il disponible pour le boîtier ?

Oui. Les sites côtiers, les zones de brouillard salin élevé et les usines chimiques conviennent à l'acier inoxydable 316, tandis que les sites intérieurs et les positions extérieures générales fonctionnent bien avec l'acier inoxydable 304. Les deux qualités s’associent à la même structure ventilée anti-insectes.

Comment est confirmé l’indice de protection ?

Ouyue Electric propose quatre indices de protection : IP54, IP55, IP56 et IP65. Le modèle ventilé est livré en standard IP54 ou IP55. Indiquez l'environnement d'installation et les exigences de refroidissement lors de la demande et l'équipe technique recommandera une qualité.

Peut-on installer un ventilateur sur le coffret de distribution en inox ?

Yes. Le nombre et l'emplacement des évents suivent les exigences du projet, et les projets de refroidissement actif peuvent réserver une position de montage du ventilateur ainsi qu'un chemin de câble d'alimentation. Le tracé final des découpes est confirmé par rapport au dessin.

Comment demander un devis

Les entrepreneurs en énergie solaire et en stockage d'énergie, les intégrateurs de stations de base de télécommunications et les sociétés d'ingénierie de traitement de l'eau et de dessalement sont invités à contacter Ouyue Electric pour connaître les prix et les échantillons de la nouvelle boîte de distribution extérieure en acier inoxydable étanche à la pluie.

Après l'arrivée d'un dessin ou d'une liste de dimensions, l'équipe technique confirme le matériau, les découpes, la capuche anti-pluie et la disposition des évents. Envoyez vos exigences via le formulaire de demande ou parcourez lepage de catégorie de boîte de distribution en acier inoxydable .
