Les boîtiers de surveillance extérieurs étanches à la pluie d'Ouyue Electric sont en cours d'assemblage par lots et sont sur le point d'être envoyés au Brésil

I. Site d'assemblage : Ajustement précis entre la porte de la boîte et le corps de la boîte

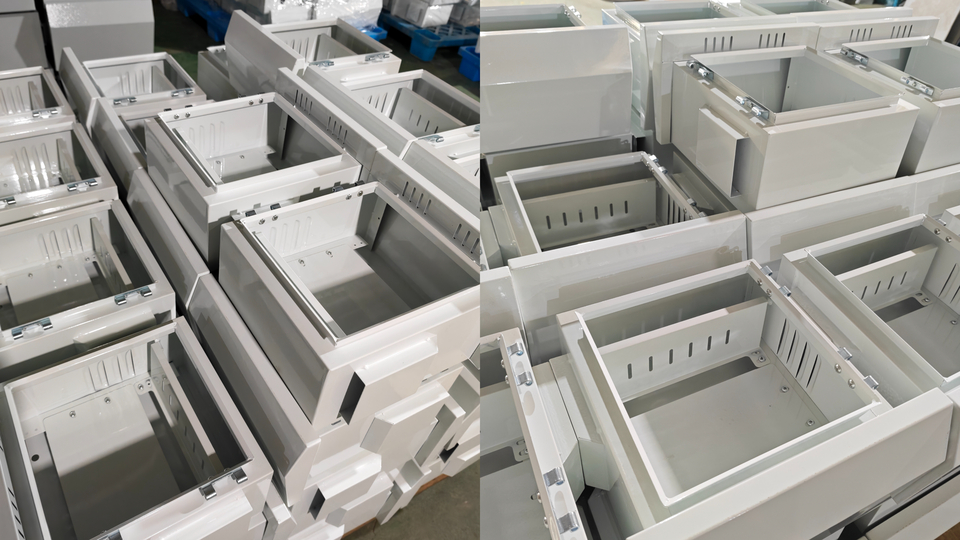

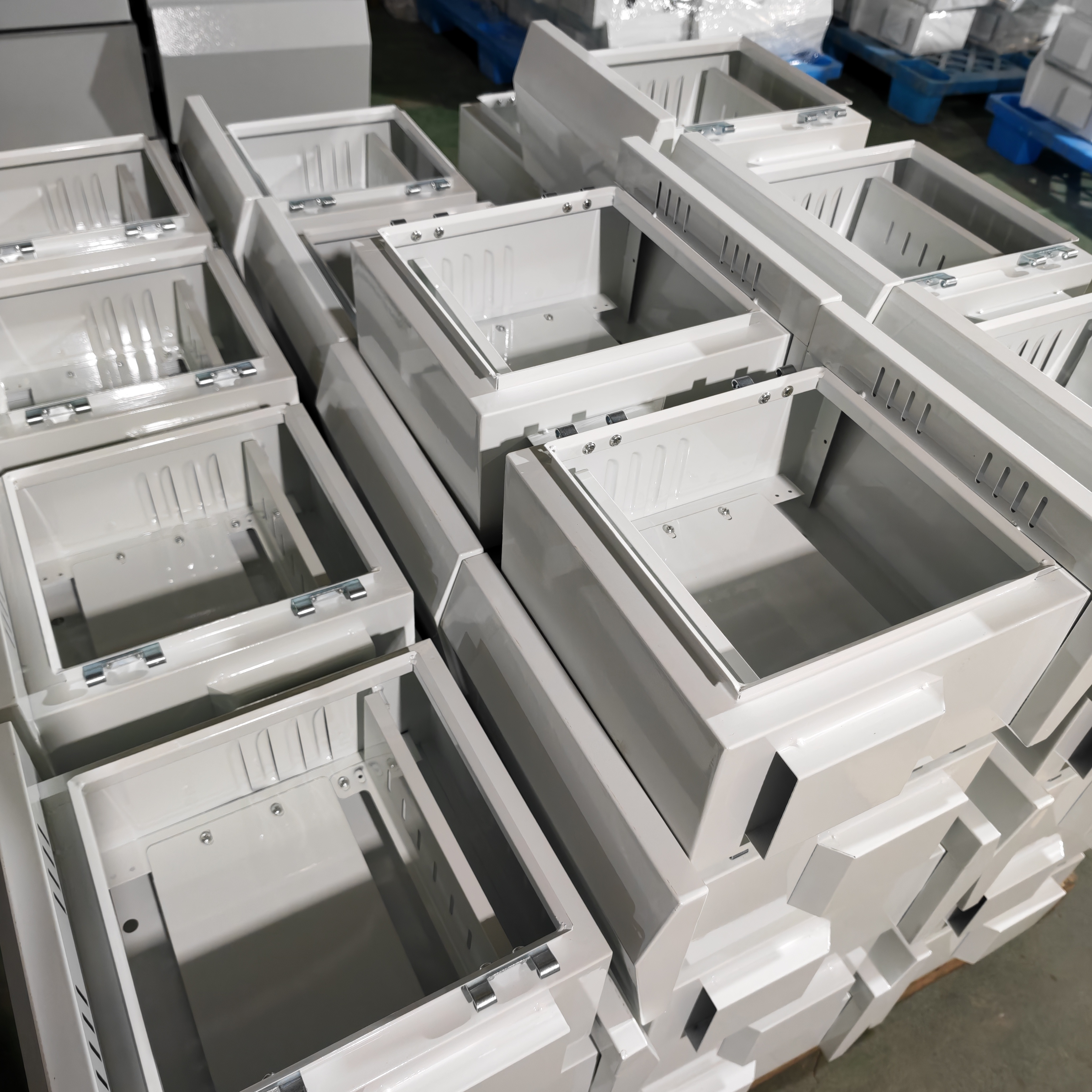

Deux photos réelles documentent deux étapes critiques de la chaîne d'assemblage de ces boîtiers de surveillance étanches extérieurs. Dans la première image, le corps et la porte du boîtier sont positionnés de chaque côté de l'établi, en attente d'installation des charnières. Le côté intérieur de la porte est déjà équipé d'une bande d'étanchéité continue en EPDM noir, sans rupture de la rainure d'étanchéité. La deuxième photo montre la porte montée sur l'enceinte à l'aide de charnières en acier inoxydable, tandis qu'un assembleur peaufine et calibre l'espace entre la porte et le cadre.

L'alignement entre la porte et le corps de l'armoire est l'étape de précision la plus critique de l'ensemble de l'assemblage de l'unité. Même un léger écart dans la position d'installation des charnières peut être amplifié plusieurs fois à l'extrémité du panneau de porte, entraînant une compression inégale de la bande d'étanchéité ou un blocage de la serrure de porte. Le processus d'assemblage d'Ouyue Electric utilise des fixations standardisées pour un positionnement précis : les trous de montage des charnières sur l'armoire et la porte sont découpés au laser en une seule opération, avec une précision de position des trous contrôlée à ± 0,1 mm. Les assembleurs doivent simplement aligner les charnières avec les trous pré-percés, insérer des boulons en acier inoxydable et les serrer, éliminant ainsi le besoin de perçage ou de marquage sur site.

Après l'installation des charnières, passez à la phase de réglage de l'étanchéité. Lorsque le panneau de porte est fermé, le personnel d'assemblage utilise une jauge d'épaisseur de 0,1 mm pour vérifier l'espace d'étanchéité le long du joint de porte par sections, en s'assurant que le joint EPDM est uniformément comprimé sur tout le périmètre. La compression de la bande d'étanchéité doit être contrôlée entre 30 % et 40 %. Cette gamme garantit une pression d'étanchéité suffisante tout en permettant une réserve élastique adéquate pour s'adapter aux cycles thermiques, empêchant ainsi une déformation permanente par compression lors d'une utilisation à long terme.

Après avoir réussi le test d'étanchéité, installez le verrou de verrouillage en acier inoxydable et ajustez la profondeur d'engagement du loquet. Le chevauchement entre le loquet et la gâche doit être maintenu entre 5 et 7 mm, ce qui empêche la porte de s'ouvrir accidentellement après la fermeture tout en évitant une résistance excessive lors de l'ouverture due à un engagement excessif.

II. Matériau de base en acier inoxydable + structure imperméable : personnalisé pour les scénarios de sécurité extérieure au Brésil

Le vaste territoire du Brésil et la diversité des zones climatiques créent des environnements très différents pour le déploiement d'équipements de surveillance de sécurité extérieure. Des forêts tropicales chaudes et humides du bassin amazonien aux régions intérieures semi-arides du nord-est, en passant par les zones côtières de brouillard salin du sud-est, une seule enceinte électrique doit maintenir des performances de protection constantes dans ces conditions très différentes.

Les substrats en acier inoxydable répondent aux défis de diverses zones climatiques

Ce lot de boîtiers de surveillance étanches extérieurs expédiés au Brésil utilise de l'acier inoxydable 304 comme matériau de base. Le film passif inhérent à l’acier inoxydable reste stable dans les environnements humides, salés et ultraviolets, empêchant ainsi la rouille de se propager lorsque le revêtement est accidentellement rayé. Cette fonctionnalité est particulièrement importante pour le déploiement dans les diverses zones climatiques du Brésil : que l'équipement soit installé dans les conditions de forte humidité de la forêt amazonienne toute l'année, dans l'air côtier chargé de sel de l'État de São Paulo, ou sous une exposition intense aux UV sur le plateau brésilien, les boîtiers en acier inoxydable conservent leur intégrité structurelle.

La surface de l'armoire est traitée avec un revêtement en poudre électrostatique extérieur et la couleur du revêtement peut être personnalisée selon les exigences du client. Le marché brésilien préfère les finitions de couleur claire, comme le gris-blanc et le beige, qui reflètent le rayonnement thermique sous la lumière du soleil tropical, contribuant ainsi à réduire l'augmentation de la température interne.

Conception structurelle résistante à la pluie : synergie du bord, de la bande d'étanchéité et des persiennes

Le dessus de l'enceinte comporte une protection contre la pluie projetée vers l'avant, formée en pliant une seule tôle d'acier inoxydable sans aucune soudure. L'eau de pluie tombant sur le toit est canalisée vers l'avant le long du bord incliné du capot, l'empêchant de s'infiltrer par les interstices de la porte avant. Le périmètre intérieur du panneau de porte est équipé d'une bande d'étanchéité étanche en mousse EPDM à cellules fermées. Lorsque la porte est fermée, la bande est uniformément comprimée contre le cadre de porte élargi, créant un joint élastique continu qui empêche efficacement l'infiltration d'eau dans des conditions de pluie normales.

Le côté du boîtier comporte une zone de persiennes de dissipation thermique avec une conception de persiennes estampillées inclinées vers le bas. Les persiennes permettent un refroidissement par convection de l'air tout en utilisant le flux gravitationnel vertical naturel de l'eau de pluie pour empêcher la pénétration de l'eau. À l’intérieur des persiennes, un grillage anti-insectes est installé pour bloquer les insectes et les grosses particules de poussière. Pour les boîtiers de surveillance de sécurité extérieure au Brésil, la ventilation et la dissipation de la chaleur sont tout aussi essentielles que l'étanchéité : les boîtiers abritent généralement des équipements générant continuellement de la chaleur tels que des commutateurs, des émetteurs-récepteurs optiques et des modules d'alimentation POE. Dans l'environnement tropical à haute température du Brésil, une ventilation efficace est essentielle pour garantir un fonctionnement stable des équipements.

III. La configuration interne du boîtier de surveillance de sécurité

Les boîtiers de surveillance étanches extérieurs remplissent des fonctions plus étendues dans les projets d'ingénierie de sécurité que les « boîtes de distribution ». Ils doivent généralement héberger et protéger des équipements, notamment :

• Commutateurs réseau et émetteurs-récepteurs optiques pour l'agrégation de signaux vidéo et la conversion par fibre optique
• Module d'alimentation POE, fournissant une transmission intégrée du réseau et de l'alimentation aux caméras frontales
• L'adaptateur secteur et la multiprise fournissent une alimentation 220 V CA pour l'équipement à l'intérieur de l'armoire.
• Les parasurtenseurs et les barres de cuivre de mise à la terre protègent les équipements électroniques sensibles des dommages causés par la foudre.
• Plateau d'épissure de fibre optique et support de gestion des câbles pour la terminaison et l'organisation de la fibre.

Par conséquent, la structure interne du boîtier de surveillance doit fournir un espace d'installation suffisant, un chemin de câblage rationnel et une disposition flexible des trous de montage. Ce produit d'Ouyue Electric comprend une plaque de montage amovible préinstallée à l'arrière, avec de nombreux trous pré-percés permettant aux clients d'organiser librement l'équipement en fonction des configurations réelles, éliminant ainsi le besoin de repercer lors d'un entretien ou d'un remplacement ultérieur. Plusieurs presse-étoupes étanches sont préinstallés au bas du boîtier, avec des connexions étanches pour les câbles entrants et sortants afin d'empêcher l'eau de pluie de s'infiltrer à travers les gaines des câbles.

IV. Le marché brésilien de la sécurité : les exigences en matière de sécurité publique stimulent la croissance des équipements d'extérieur

Le Brésil est le plus grand marché de sécurité et de surveillance d'Amérique latine. Selon les données de l'industrie, le marché brésilien des équipements de sécurité continue de croître, la vidéosurveillance représentant la plus grande part. Cette croissance est due à deux facteurs : premièrement, les initiatives en cours en matière de sécurité publique urbaine qui étendent la couverture de surveillance dans les espaces publics des grandes villes ; et deuxièmement, la demande croissante de solutions de sécurité dans les secteurs commercial et résidentiel.

Les enceintes de surveillance extérieure, servant de boîtiers de protection pour les caméras, les équipements réseau et les systèmes électriques, présentent généralement une relation de croissance linéaire avec le nombre d'emplacements de surveillance déployés. Sur le marché brésilien, les principales exigences d'approvisionnement pour ces boîtiers se concentrent sur deux aspects clés : la résistance aux intempéries adaptée à diverses zones climatiques et la flexibilité d'installation modulaire. La construction en acier inoxydable combinée à une conception de ventilation étanche à la pluie répond précisément à ces deux besoins essentiels.

V. De la chaîne d'assemblage jusqu'au continent sud-américain, chaque boîte passe par les mêmes nœuds de qualité

De l'installation des charnières à l'inspection de l'étanchéité, du réglage de la serrure au contrôle final avant expédition, ces deux photos réelles capturent les principaux points de contrôle de qualité qu'un boîtier de surveillance extérieur résistant aux intempéries subit sur la chaîne de montage. L'ensemble du processus est réalisé dans la propre usine d'Ouyue Electric (découpe laser, pliage CNC, soudage et formage, revêtement en poudre, assemblage final et tests), chaque étape adhérant à des normes de processus cohérentes, garantissant une qualité traçable pour chaque unité produite.

Une fois les dessins du produit confirmés, il ne faut que 7 jours pour produire l'article fini. Que vous soyez un entrepreneur en sécurité, un intégrateur de systèmes ou un distributeur d'équipements desservant le Brésil et l'Amérique du Sud, n'hésitez pas à nous envoyer vos exigences techniques ou spécifications de boîtier. Nous fournirons rapidement des recommandations de solutions et planifierons la production d’échantillons. Équipez vos projets de sécurité aveccoffrets de surveillance en acier inoxydableconçu pour résister aux conditions météorologiques tropicales, offrant une protection extérieure fiable et à long terme.
