La nouvelle armoire de distribution d'énergie XL-21 d'Ouyue Electric a été lancée et le premier lot est destiné à la Corée du Sud

I. Structure supérieure et inférieure divisée

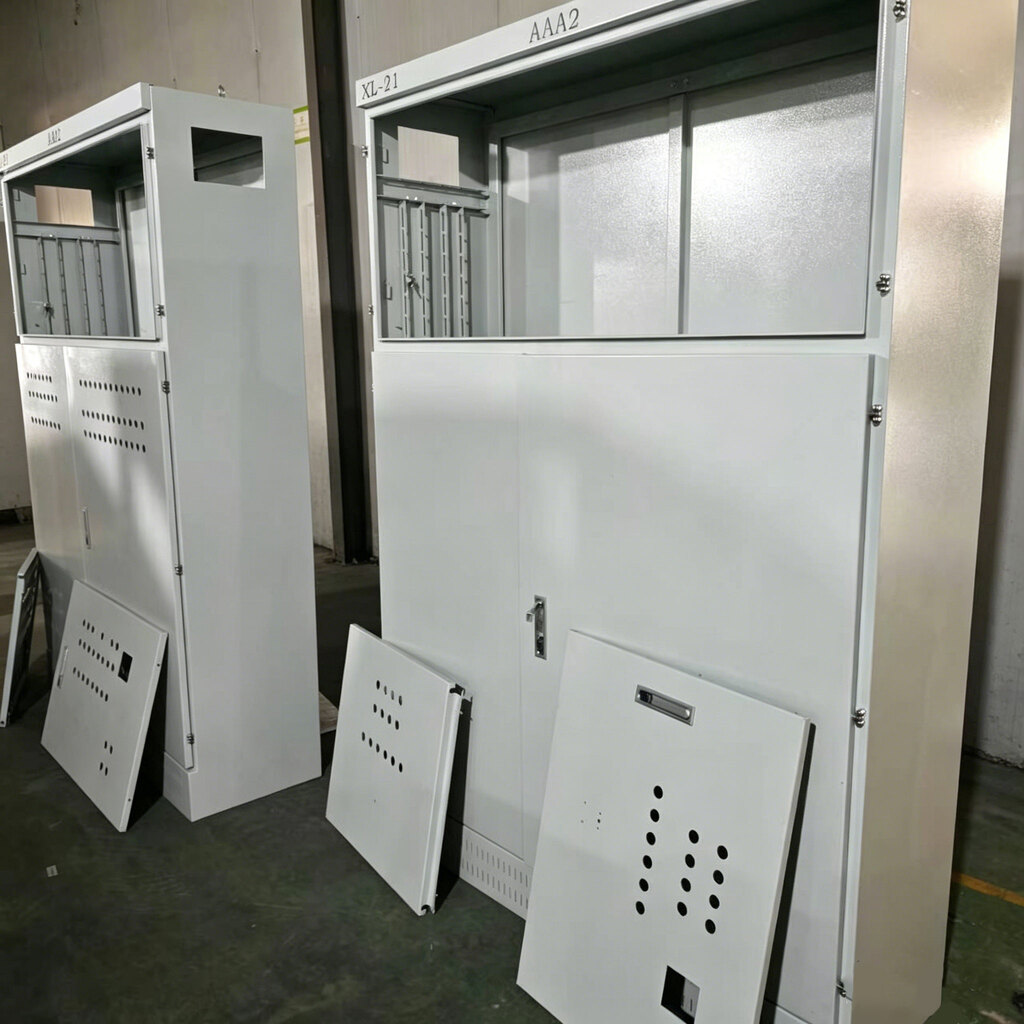

La première vraie photo montre l'apparence générale de l'armoire de distribution électrique XL-21. L'armoire adopte une conception de structure supérieure et inférieure divisée, divisant clairement les zones fonctionnelles en deux espaces indépendants, supérieur et inférieur.

Partie supérieure : zone de la fenêtre d'observation de l'instrument

Une position d'installation de fenêtre transparente est réservée sur le dessus de l'armoire pour disposer les ampèremètres, voltmètres, voyants lumineux, commutateurs et autres composants de mesure et d'affichage. Le personnel d'exploitation et de maintenance n'a pas besoin d'ouvrir la porte de l'armoire. Ils peuvent lire les paramètres électriques et déterminer l'état de fonctionnement en temps réel via la fenêtre, ce qui améliore considérablement l'efficacité de l'inspection quotidienne et de la détection des défauts. Le dessus de l'armoire est réservé aux positions d'identification, qui peuvent être collées avec des numéros de circuit, des plaques signalétiques d'équipement ou des étiquettes d'avertissement de sécurité selon les exigences du client.

Partie inférieure : Compartiment de commande de l'interrupteur principal

Le compartiment de commande de l'interrupteur principal situé au bas de l'armoire est équipé d'une serrure de porte indépendante. La surface de la porte de l'armoire est équipée de plusieurs ensembles de trous ronds de dissipation thermique, qui forment des canaux d'air de convection avant et arrière avec la plaque arrière de dissipation thermique de même spécification à l'arrière de l'armoire. Tout en assurant la ventilation et la dissipation de la chaleur, le diamètre des trous ronds est contrôlé au point d'équilibre entre la prévention de la poussière et la dissipation de la chaleur, réduisant ainsi l'entrée de poussière. La porte de l'entrepôt est équipée d'une serrure mécanique dédiée pour empêcher toute mauvaise utilisation du personnel non autorisé et répondre aux exigences de gestion de la sécurité électrique des sites industriels.

II. Système d'installation réglable interne : un ensemble d'armoires est compatible avec plusieurs schémas de distribution d'énergie

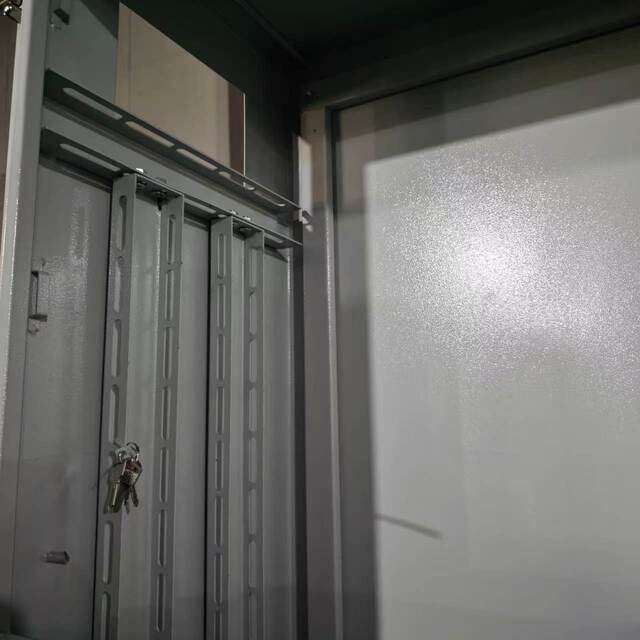

La deuxième photo réelle se concentre sur les détails structurels internes de l'armoire de distribution électrique XL-21, mettant en valeur la caractéristique de conception la plus essentielle de ce produit : le système d'installation entièrement réglable.

Pré-installer plusieurs ensembles de colonnes d'installation réglables

L'intérieur de l'armoire est préinstallé avec plusieurs colonnes d'installation longitudinales, chacune comportant de longs trous. Les rails de guidage d'installation et les plaques d'installation peuvent être librement réglés en hauteur de haut en bas le long des colonnes. Cela signifie que la même armoire peut être adaptée de manière flexible à différentes spécifications de disjoncteurs à boîtier moulé, de contacteurs AC, de relais thermiques et de jeux de barres en cuivre selon le plan de distribution d'énergie réel. Qu'il s'agisse d'un interrupteur principal de 200 A ou de 630 A, et qu'il s'agisse d'une configuration multi-boucles ou à quelques boucles, les positions d'installation peuvent être aménagées selon les besoins sans qu'il soit nécessaire de remplacer l'armoire.

Les compartiments de l'entrepôt sont indépendants et l'électricité forte et faible est séparée

La zone des instruments et le compartiment de l'interrupteur principal sont séparés par des cloisons métalliques pour obtenir un câblage séparé pour l'électricité forte et faible. Cette conception a deux significations importantes : Premièrement, les interférences électromagnétiques générées par le courant important dans le circuit principal sont isolées dans le compartiment inférieur et n'affecteront pas la précision de mesure des instruments et des lignes de signaux dans le compartiment supérieur. Deuxièmement, lors de l'inspection de l'interrupteur principal, gardez le circuit supérieur de l'instrument isolé pour réduire le risque de contact accidentel. Le panneau de séparation réserve des trous d'acheminement des fils et des ouvertures de protection en caoutchouc sont prévues aux points de passage des câbles pour empêcher la couche d'isolation d'être coupée.

III. Plaque d'acier laminée à froid + revêtement en poudre électrostatique : offre une protection à long terme pour la distribution électrique intérieure

L'armoire de distribution électrique XL-21 est construite à partir d'acier laminé à froid de haute qualité, formé par découpe laser intégrée et pliage CNC, avec des coins assemblés à l'aide de connexions boulonnées. Comparé aux structures entièrement soudées, l'assemblage boulonné garantit l'intégrité structurelle tout en offrant une plus grande commodité pour le démontage, la maintenance et le remplacement ou la mise à niveau des composants internes.

La surface de l'armoire est traitée avec un revêtement en poudre électrostatique, avec une finition gris-blanc mat. Comparé à la pulvérisation de peinture traditionnelle, le revêtement en poudre électrostatique offre une adhérence plus forte et une résistance supérieure aux chocs et à la corrosion. Dans les environnements industriels intérieurs, tels que les ateliers, les usines et les sous-stations, il reste durable lors d'une utilisation à long terme sans s'écailler ni rouiller. Le revêtement gris-blanc mat offre une esthétique épurée et moderne qui complète la conception standardisée des salles de distribution dans divers environnements industriels.

Chaque armoire est équipée en standard d'un panneau arrière comportant des trous de ventilation, alignés avec les trous de ventilation circulaires de la porte pour créer un canal de convection naturelle de l'air. La porte est équipée d'une serrure mécanique dédiée et les clés sont gérées de manière centralisée pour garantir que seuls les électriciens autorisés peuvent accéder au compartiment de l'interrupteur principal, empêchant ainsi toute entrée non autorisée.

IV. Exportation vers la Corée du Sud : compatible avec les normes de distribution d'énergie industrielle à l'étranger

Ce lot d'armoires de distribution d'énergie XL-21 a été personnalisé pour un client coréen, avec adaptation du niveau de tension, sélection des spécifications du jeu de barres et dimensions de l'armoire ajustées en fonction des exigences techniques du client. Le marché sud-coréen de la distribution d'énergie industrielle impose deux exigences clés en matière d'équipement : premièrement, une isolation standardisée des zones haute et basse tension ; Deuxièmement, la compatibilité dans l'installation interne de l'armoire : les lignes de production en usine nécessitent souvent des ajustements des configurations des circuits d'alimentation en fonction de l'évolution des tâches de production, et un système de montage réglable répond précisément à cette exigence de flexibilité.

De la Chine à la Corée du Sud, la route du fret maritime est courte et le dédouanement est très efficace. Ouyue Electric propose des emballages d'exportation standard adaptés au marché coréen : des caisses en bois fumigées avec des doublures de film à bulles personnalisées et des compartiments séparés pour les armoires et les accessoires pour garantir la sécurité des produits pendant le transport maritime et le transit intérieur.

V. Personnalisez votre solution de distribution d'énergie à partir de XL-21

LeArmoire de distribution d'énergie XL-21est la dernière réalisation d'Ouyue Electric dans le domaine de la distribution d'énergie industrielle. Du système d'installation réglable à la structure d'entrepôt divisée, du processus de revêtement en poudre de tôles d'acier laminées à froid à la commodité de l'assemblage et de la maintenance des boulons, chaque conception est orientée vers les scénarios d'utilisation réels.

Il ne faut que 7 jours pour fabriquer le produit fini après confirmation des dessins du produit. Que vous ayez besoin d'une configuration standard ou d'une personnalisation approfondie selon les dessins du projet, nous vous invitons à nous envoyer vos exigences techniques. Nous vous fournirons des suggestions de solutions et des exemples de planification.
